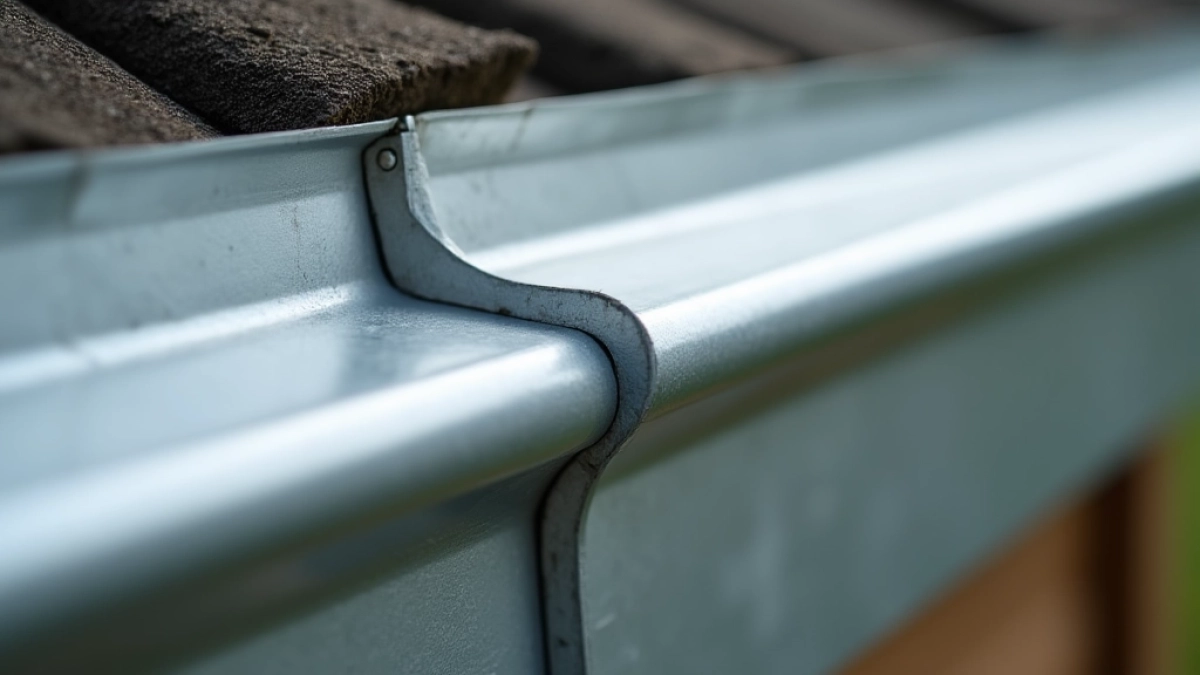

Jak łączyć rynny ocynkowane, żeby nie ciekło przez lata?

Łączenie rynien ocynkowanych to moment, w którym cały system orynnowania albo zyskuje dekady spokoju, albo zaczyna przeciekać po pierwszej zimie. Dobrze wykonane połączenie wytrzymuje 30-50 lat intensywnej pracy, źle spasowane potrafi w ciągu trzech sezonów zalać ocieplenie i narobić szkód za 8-15 tys. zł. Aż 80% awarii orynnowania, które trafiają do naprawy, bierze się właśnie z błędów popełnionych na łączeniach, nie z samej blachy. Poniżej znajdziesz konkretne techniki, parametry i kryteria wyboru metody, które pozwalają uniknąć tego scenariusza.

• Dlaczego poprawne łączenie decyduje o żywotności całego systemu
• Niezbędne narzędzia i materiały
• Trzy sprawdzone metody łączenia rynien ocynkowanych
• Lutowanie rynien ocynkowanych krok po kroku
• Dylatacja rynien ocynkowanych i kompensacja termiczna
• Materiały rynien - krótkie porównanie
• Najczęstsze błędy przy łączeniu rynien ocynkowanych
• Kiedy wezwać fachowca, a kiedy wystarczy samodzielny montaż
• Checklista montażowa - do odznaczenia przed i po pracy
• Normy i źródła

Dlaczego poprawne łączenie decyduje o żywotności całego systemu

Rynna pracuje w ekstremalnych warunkach. Latem nagrzewa się do 60°C, zimą kurczy się poniżej -25°C, a jednocześnie musi utrzymać szczelność pod ciężarem wody, lodu i naniesionych liści. Każde łączenie to potencjalny punkt, w którym te siły szukają sobie drogi na zewnątrz.

Najczęstszy skutek błędu to mikroszczelina, która przez kilka miesięcy kapie niezauważona. Woda trafia za okap, wchodzi pod folię wstępnego krycia, moczy deskowanie, a stamtąd już prosta droga do zawilgocenia muru i zagrzybienia elewacji. Remont samej elewacji to wydatek rzędu 200-400 zł za metr kwadratowy, a przy kilku ścianach naraz robi się z tego poważna kwota.

Drugie ryzyko to przyspieszona korozja. W miejscu, gdzie ocynk zostaje przypalony, zarysowany lub źle zabezpieczony, ogniwo ochronne z cynku zanika w ciągu 2-3 lat, a zwykła stal zaczyna rdzewieć. Dobra rynna ocynkowana ma trwałość liczoną w dekadach, źle zlutowana potrafi stracić swoją powłokę znacznie szybciej niż przewiduje producent.

Trzecia konsekwencja jest czysto formalna. Większość producentów uzależnia gwarancję od wykonania montażu zgodnego z ich instrukcją. Samodzielne lutowanie na elementach systemowych powlekanych PVC albo łączenie „na zakładkę" w miejscach, gdzie instrukcja wymaga łącznika kompensacyjnego, kończy się najczęściej utratą prawa do reklamacji. W praktyce oznacza to, że nawet drobna usterka trafia w całości w kieszeń właściciela.

Czwarty efekt to uszkodzenia mechaniczne. Zbyt ciasne łączenie nie ma luzu na rozszerzalność cieplną i przy pierwszej fali upału wygina się w harmonijkę albo wyrwa hak z krokwi. Rozszerzalność liniowa stali wynosi około 0,012 mm na metr na każdy stopień, więc 10 metrów rynny przy skoku 50°C „rośnie" o 6 mm. To wartość, którą trzeba świadomie skompensować, inaczej metal sam znajdzie sobie miejsce.

Niezbędne narzędzia i materiały

Zanim zaczniesz łączyć, warto zgromadzić wszystko w jednym miejscu. Poniższa tabela pokazuje komplet, który wystarczy do samodzielnego montażu około 20-30 mb rynny.

Każde z tych narzędzi ma swoje uzasadnienie. Nożyce do blachy tną bez odpryskiwania cynku, w odróżnieniu od szlifierki kątowej, która w miejscu cięcia niszczy warstwę ochronną i tworzy ognisko korozji. Lutownica elektryczna o mocy 100-150 W daje kontrolę nad temperaturą, której palnik gazowy nie zapewnia przy tak cienkiej blasze.

Trzy sprawdzone metody łączenia rynien ocynkowanych

Wybór techniki zależy od skali projektu, dostępnych narzędzi i oczekiwanego czasu eksploatacji. Porównanie ułatwia decyzję:

Zakładka lutowana - sprawdzona klasyka

To najstarsza i najbardziej trwała metoda, którą pokrycia dachowe stosują od ponad stu lat. Polega na wywinięciu krawędzi jednego odcinka rynny, wsunięciu w nią drugiego i zalaniu szczeliny cyną z topnikiem. Spływ wody powinien iść „pod zakładkę", czyli w kierunku naturalnego przepływu, inaczej woda zacznie się podciągać kapilarnie pod spoinę.

Minimalna długość zakładki zależy od szerokości rynny. Przy standardowej rynnie 150 mm powinien to być zakład co najmniej 5 cm, a przy rynnach 200 mm nawet 7-8 cm. Krótszy zakład przepuszcza wodę przy intensywnym opadzie, ponieważ strugi trafiające prostopadle do łączenia wybijają szczelinę.

Lutowanie wymaga trzech kroków. Najpierw oczyszczenie obu powierzchni stalową szczotką lub drobnym papierem ściernym do uzyskania matowej, jasnej blachy. Potem nałożenie topniku kwaśnego (z chlorkiem cynku) lub bezhalogenowego, który rozpuszcza tlenki i umożliwia cynie zwilżenie metalu. Na koniec podgrzanie miejsca lutownicą do temperatury 180-230°C i równomierne naniesienie spoiny.

Uwaga: nigdy nie lutuj blach powlekanych PVC ani poliestrem. Cyna nie zwilża powłok organicznych, a ich przypalenie wydziela toksyczne opary. W takich przypadkach pozostaje wyłącznie łączenie mechaniczne.

Łącznik do rynien ocynkowanych - kiedy wybrać zamiast lutu?

Łącznik systemowy to prefabrykowany element z uszczelką EPDM, który nasuwa się na dwa końce rynny i zatrzaskuje. Skraca montaż kilkukrotnie i nie wymaga ani topnika, ani palnika. Sprawdza się wszędzie tam, gdzie czas i bezpieczeństwo pracy są ważniejsze niż bezwzględna trwałość.

Stosuje się go również wtedy, gdy trzeba łączyć rynnę ocynkowaną z odcinkami powlekanymi, które nie tolerują lutowania. Kompatybilne systemy mają uniwersalne łączniki zabezpieczone podwójnym rantem, które utrzymują szczelność przy ciśnieniu hydrostatycznym słupa wody do 10 cm.

Koszt pojedynczego łącznika waha się od 12 do 25 zł w zależności od średnicy i producenta. Przy dachu 120 m² z rynną o obwodzie 50 mb potrzeba średnio 12-18 sztuk, co daje łączny wydatek 150-450 zł. To kwota niewielka w porównaniu z czasem, jaki pochłania ręczne lutowanie każdego połączenia.

Montaż jest prosty: na obu końcach rynny zakłada się złączkę, dosuwa do wypustki centrującej, a następnie zakłada zatrzask lub wkręca klamrę. Uszczelka powinna siedzieć w rowku bez skrętu, a rant rynny musi wejść w kanał uszczelki na całej długości. Błędne osadzenie objawia się kapaniem już przy pierwszym większym deszczu.

Zakładka mechaniczna bez lutowania

To rozwiązanie tymczasowe lub awaryjne. Wykorzystuje się je, gdy rynna przecieka w środku sezonu, a warunki nie pozwalają na pracę z palnikiem. Polega na wywinięciu krawędzi jednego odcinka, wsunięciu drugiego i zaciśnięciu całości młotkiem dekarskim. Dodatkowo zakład smaruje się od wewnątrz masą uszczelniającą dekarską.

Trwałość tego połączenia sięga 15-25 lat i spada szybciej niż w przypadku lutu, ponieważ uszczelka z masy z czasem traci elastyczność. Sprawdza się jednak jako doraźna naprawa albo przy rynnach, które i tak mają zostać wymienione w ciągu kilku lat.

Lutowanie rynien ocynkowanych krok po kroku

Procedura wygląda następująco, jeśli zdecydujesz się na klasyczną zakładkę z cyną. Każdy krok wynika z właściwości fizykochemicznych połączenia, dlatego warto go nie pomijać.

1. Przygotowanie powierzchni. Odcinki styku czyścisz stalową szczotką lub papierem P120 do uzyskania jasnego metalu. Warstwa cynku na powierzchni pokrywa się tlenkami, które blokują zwilżanie spoiwem. Bez tego kroku spoina będzie się trzymać toporowato i po kilku miesiącach odejdzie płatami.

2. Formowanie zakładki. Krawędź jednego odcinka zawijasz do wewnątrz na 8-10 mm, drugi odcinek wsuwasz w powstały rękaw. Spływ wody musi być zgodny z kierunkiem „do wewnątrz" rękawa, w przeciwnym razie kapilary wciągną wodę pod spoinę przy każdym intensywniejszym opadzie.

3. Nałożenie topniku. Pędzelkiem rozprowadzasz topnik kwaśny (ZnCl₂) lub bezhalogenowy po obu powierzchniach metalu w obrębie zakładki. Topnik rozpuszcza warstwę tlenków w temperaturze 180°C i obniża napięcie powierzchniowe cyny, dzięki czemu spoiwo rozpływa się równomiernie.

4. Lutowanie. Lutownicę o mocy 100-150 W przykładasz od spodu zakładki, aż metal osiągnie temperaturę topnienia cyny (ok. 183°C). Spoinę przykładasz do rozgrzanej krawędzi, nie do grotu. Cynę prowadzisz jednostajnym ruchem od dołu do góry, aż wypełni szczelinę. Charakterystyczny „srebrny lśnienie" nałożonej warstwy sygnalizuje prawidłowe połączenie.

5. Chłodzenie i kontrola. Po zakończeniu lutowania odczekaj kilka minut. Nigdy nie chłodź połączenia wodą, ponieważ nagły skok temperatury tworzy mikropęknięcia w spoinie. Po ostygnięciu sprawdź zakładkę z obu stron, szukając miejsc matowych lub zapadniętych. Wszelkie „dziury" uzupełniasz cyną zanim przystąpisz do następnego odcinka.

Dylatacja rynien ocynkowanych i kompensacja termiczna

To temat pomijany w większości poradników, a decydujący o tym, czy rynna doczeka swojej gwarancji. Stal w zakresie temperatur roboczych zmienia swoją długość mierzalnie, a każdy metr rynny „pracuje" przez cały rok.

Dla typowego domu w Polsce przyjmuje się zakres pracy od -25°C do +55°C, czyli skok 80°C. W takich warunkach 12 metrów rynny zmienia długość o 11,5 mm, a 20 metrów już o 19 mm. Te wartości przekraczają elastyczność zakładki, więc przy braku przerwy dylatacyjnej metal albo wygina się, albo rozerwie łączenie.

Zasada jest prosta: dylatację wykonuje się co 12 metrów bieżących rynny. Realizuje się ją przez pozostawienie 4-6 mm luzu między odcinkami, a następnie zakrycie szczeliny specjalnym łącznikiem kompensacyjnym albo elastyczną wstawką bitumiczną. Bez tego przerwania ciągłości metal nie ma gdzie się rozszerzyć i zaczyna szukać sobie drogi na boki, czyli w stronę haków.

Haki również muszą uwzględniać ruch metalu. Standardowe hoki sztywne (zwane „tradycyjnymi") nie pozwalają na przesuw, dlatego przy rynnach powyżej 12 mb montuje się hoki przesuwne z zaciskiem szczękowym, które trzymają rynnę w pionie, ale pozwalają na ruch wzdłuż osi. Zaniedbanie tej zasady kończy się najczęściej wyrwaniem rynny z haków po pierwszym silnym mrozie.

Materiały rynien - krótkie porównanie

Wybór materiału wpływa na technikę łączenia. Poniższe zestawienie pokazuje, dlaczego ocynk bywa pierwszym wyborem i kiedy inne materiały wygrywają.

Ocynk wypada najkorzystniej pod względem stosunku ceny do żywotności. Miedź i tytan-cynk oferują wielokrotnie dłuższą eksploatację, ale ich montaż jest droższy i częściej wymaga fachowca z doświadczeniem w obróbce blacharskiej. PVC z kolei eliminuje ryzyko korozji, ale traci sztywność przy dużych przęsłach i gorzej znosi obciążenia śniegiem.

Łączenie rynien ocynkowanych z elementami PVC jest możliwe wyłącznie przez łączniki przejściowe z podwójną uszczelką. Lut w takim przypadku nie wchodzi w grę ze względu na rozdzielność temperaturową obu materiałów. Przy różnicy rozszerzalności cieplnej 0,012 mm/m·°C dla stali i 0,07 mm/m·°C dla PVC konieczne jest użycie elementu kompensacyjnego zdolnego do przeniesienia tego ruchu.

Najczęstsze błędy przy łączeniu rynien ocynkowanych

Poniższe pułapki pojawiają się regularnie i prowadzą do tych samych skutków. Każdy punkt zawiera mechanizm powstawania usterki, bo bez tego trudno ocenić, dlaczego akurat w tym miejscu nie warto oszczędzać.

Cięcie szlifierką kątową. Wysoka temperatura i iskry spalają cynk na krawędzi cięcia. Odsłonięta stal koroduje w ciągu 2-3 lat, a rdza przechodzi na całą rynnę. Do blachy ocynkowanej używa się wyłącznie nożyc dekarskich lub nożyc wibracyjnych.

Łączenie „na zakładkę" bez lutowania i uszczelki. Sama zakładka bez uszczelnienia przepuszcza wodę przy intensywnym deszczu, ponieważ ciśnienie hydrostatyczne pokonuje kapilarną szczelność metalu.

Brak dylatacji na długich odcinkach. Skutkuje wyboczeniem rynny przy pierwszym upale, a potem rozerwaniem łączeń zimą. Reguła 12 metrów to maksimum bez przerwy kompensacyjnej.

Lutowanie na mokrym lub zabrudzonym metalu. Topnik nie rozpuszcza tlenków pod warstwą wody, a spoina tworzy pęcherze i po kilku miesiącach odchodzi. Każde łączenie musi być suche i odtłuszczone.

Zbyt mocne dociągnięcie łącznika systemowego. Uszczelka EPDM pod zbyt dużą siłą ulega ściśnięciu trwałemu i traci sprężystość. Moment dokręcenia powinien dawać uszczelkę ściśniętą do połowy jej wysokości.

Nieuwzględnienie spadku rynny. Spadek mniejszy niż 2 mm/m powoduje zastój wody, spadek większy niż 5 mm/m powoduje przelewanie przy intensywnym deszczu. Optimum to 2-3 mm/m z tolerancją ±0,5 mm.

Osadzanie rynny bezpośrednio na krokwi. Brak deski okapowej albo pasa nadbitki powoduje, że woda z dachu spływa pod rynnę i powoli niszczy konstrukcję. Rynna musi wisieć 2-3 cm poniżej linii przedłużenia połaci, a woda ma do niej trafiać po pasie nadbitki.

Kiedy wezwać fachowca, a kiedy wystarczy samodzielny montaż

Samodzielny montaż rynien ocynkowanych jest realny dla doświadczonego majsterkowicza, ale nie w każdej sytuacji. Poniższe kryteria pomagają podjąć decyzję bez ryzyka ani niepotrzebnego wydatku.

Fachowiec jest niezbędny przy dachach o powierzchni powyżej 200 m², gdzie ciężar własnego systemu z wodą przekracza 120 kg/mb. Montaż wymaga rusztowania i asekuracji, a każdy błąd w rozstawie haków przekłada się na realne zagrożenie dla ludzi przechodzących obok budynku.

Łączenie rynny ocynkowanej z PVC lub miedzią to drugi przypadek, w którym warto oddać montaż ekipie z doświadczeniem. Różnica rozszerzalności cieplnej wymaga indywidualnego doboru łączników kompensacyjnych, a każda pomyłka objawia się pęknięciem przy pierwszej zmianie temperatury.

Brak doświadczenia z palnikiem lub lutownicą, praca na wysokości powyżej 5 metrów, a także brak asekuracji w postaci rusztowania to kolejne trzy sygnały, że lepiej skorzystać z usługi. Remont elewacji po zalaniu kosztuje wielokrotnie więcej niż wynajęcie dekarza na 2-3 dni robocze.

Jeśli dach jest jednopiętrowy, powierzchnia połaci nie przekracza 150 m², a do dyspozycji jest drabina z asekuracją i podstawowe narzędzia, samodzielny montaż jest możliwy. Warunkiem jest wcześniejsze przygotowanie wszystkich elementów na poziomie gruntu i ostateczne podnoszenie gotowych odcinków. Taki sposób pracy skraca czas na wysokości o połowę i znacząco zmniejsza ryzyko upadku.

Checklista montażowa - do odznaczenia przed i po pracy

Wydrukuj ją albo przepisz na kartkę. Każdy punkt wynika z konkretnego ryzyka omówionego powyżej, więc pominięcie któregokolwiek przekłada się na realne przyspieszenie awarii.

• Sprawdzono spadek rynny wzdłuż sznurka (2-3 mm/m)
• Haki rozmieszczone co 50-60 cm, z dwoma skrajnymi 10 cm od krawędzi
• Pod każdym łączeniem znajduje się hak
• Zakładka ma długość minimum 5 cm (rynna 150 mm) lub 7-8 cm (200 mm)
• Kierunek zakładki zgodny ze spływem wody
• Krawędzie oczyszczone stalową szczotką do matowej blachy
• Topnik nałożony równomiernie, brak mokrych plam
• Łączniki systemowe osadzone bez skręcenia uszczelki
• Co 12 metrów bieżących pozostawiona dylatacja 4-6 mm
• Długie odcinki mają haki przesuwne
• Wszystkie połączenia sprawdzone wodą z węża przed odbiorem
• System sprawdzony po 24 godzinach od pierwszego deszczu

Normy i źródła

Dane techniczne dotyczące połączeń rynien ocynkowanych opierają się na normie PN-EN 612 dotyczącej rynien dachowych z blachy metalowej oraz wytycznych DIN 18461 regulujących tolerancje montażowe. Rozszerzalność cieplna stali i temperatura topnienia cyny pochodzą z kart materiałowych producentów blach ocynkowanych i są zgodne z właściwościami stopu Sn-Pb 60/40 opisanymi w normie PN-EN ISO 9453. Praktyka rozmieszczenia haków co 50-60 cm oraz spadku 2-3 mm/m wywodzi się ze standardów branżowych Polskiego Stowarzyszenia Dekarzy oraz normy technicznej PN-B-02361 dotyczącej pokryć dachowych.
