Obejma rury spustowej 100 grafit – pewny montaż na lata

Jak rozstawić obejmy rury spustowej 100 mm na elewacji

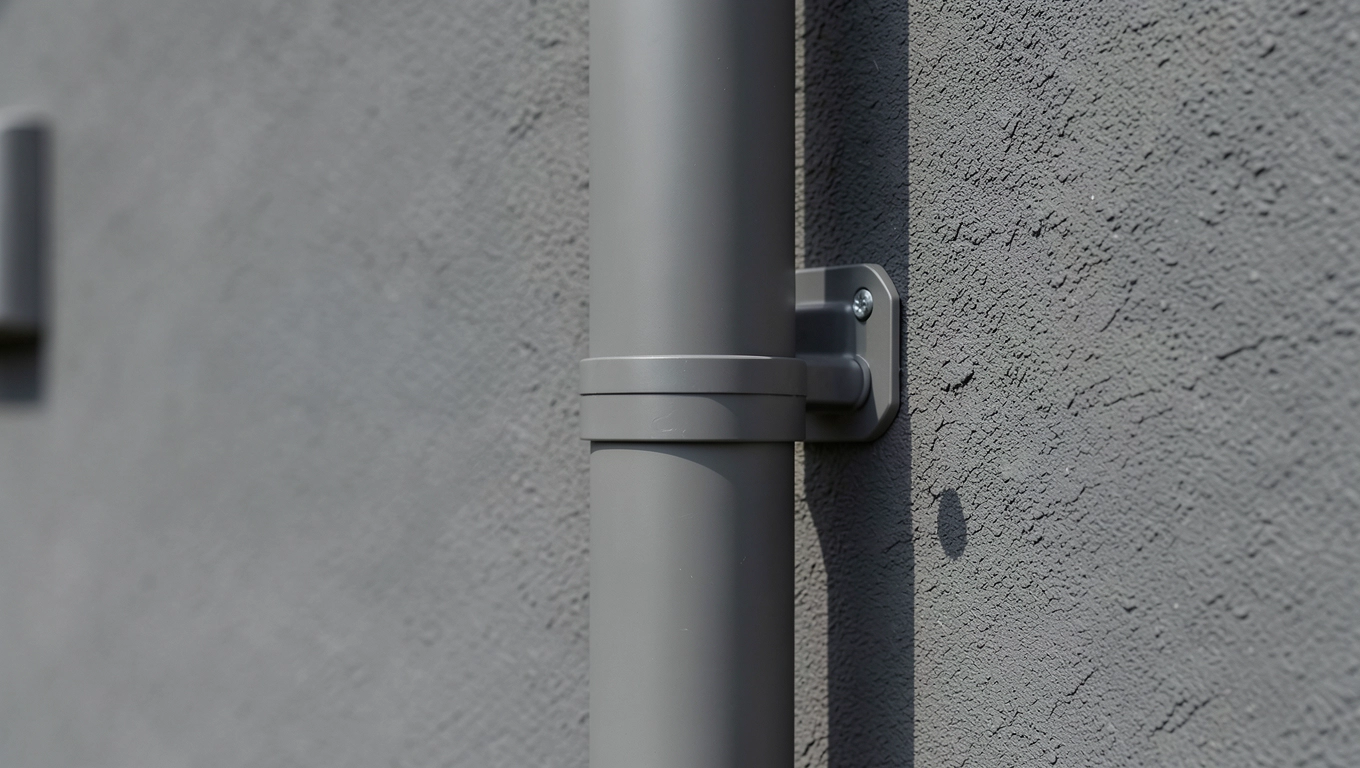

Obejma rury spustowej 100 grafit stanowi ostatnie ogniwo mocujące pion spustowy do ściany, a jednocześnie element, który decyduje o tym, czy system rynnowy przetrwa zimowe cykle zamarzania bez trwałego odkształcenia. Wykonana ze stali ocynkowanej ogniowo powłoką o masie 275 g/m², zgodnie z normą PN-EN 612, zachowuje odporność korozyjną przez minimum 15 lat w środowisku kategorii C3. Grubość blachy 0,6 mm zapewnia sztywność wystarczającą, by utrzymać rurę wypełnioną wodą deszczową bez ugięcia, a jednocześnie pozwala na lekkie doginanie w trakcie montażu przy nierównościach elewacji.

• Jak rozstawić obejmy rury spustowej 100 mm na elewacji
• Dwugwint M8 do obejmy 100 grafit jaki wybrać
• Najczęstsze błędy przy montażu obejmy rury 100 grafit
• Kalkulator ilości obejm i kompatybilnych akcesoriów

Kolor grafitowy, najczęściej w odcieniu RAL 7016 lub 7024, nie jest jedynie kwestią estetyki. Ciemna powłoka poliestrowa o grubości 25 mikronów odbija mniej promieniowania UV niż powłoki jasne, dzięki czemu obejma wolniej się starzeje pod wpływem słońca. W praktyce oznacza to, że na południowej elewacji po dekadzie nie pojawią się charakterystyczne przebarwienia i zmatowienia, tak typowe dla tańszych powłok o grubości 15 mikronów.

Współczesne systemy rynnowe o średnicy rury 100 mm występują w trzech podstawowych konfiguracjach: 100/80 mm, 120/100 mm oraz 150/100 mm. W każdym z tych wariantów rura spustowa ma identyczną średnicę zewnętrzną 100 mm, co pozwala na stosowanie jednego, uniwersalnego typoszeregu obejm. To istotna informacja dla inwestora planującego rozbudowę lub wymianę fragmentów istniejącej instalacji.

Przy wyborze obejmy warto zwrócić uwagę na typ zamka. Modele z zaciskiem śrubowym po jednej stronie sprawdzają się przy ścianach otynkowanych, gdzie każde dodatkowe wiercenie generuje ryzyko spękania tynku. Warianty z dwoma punktami mocowania lepiej rozkładają obciążenie na elewacjach wentylowanych z wełną mineralną, gdzie sama śruba może mieć ograniczoną nośność w warstwie izolacji.

Rozstaw obejm wynosi 2 do 2,5 metra w przypadku prostego pionu spustowego. Przy każdym kolanku, trójniku lub odsadzce obejma musi pojawić się dodatkowo, w odległości nie większej niż 15 cm od kształtki. Ta zasada wynika z koncentracji naprężeń w miejscu zmiany kierunku przepływu wody, gdzie siła hydrodynamiczna działa na rurę z momentem obrotowym.

Dwugwint M8 do obejmy 100 grafit jaki wybrać

Dwugwint M8 to element, którego długość decyduje o tym, czy obejma rury spustowej 100 grafit oprze się sile ssącej wiatru działającego na pion spustowy o powierzchni bocznej kilku metrów kwadratowych. Standardowe długości wynoszą 100, 120 i 350 mm, a ich dobór zależy bezpośrednio od grubości warstwy izolacyjnej elewacji. W ścianie dwuwarstwowej z 15 cm styropianu wystarczy dwugwint 120 mm, natomiast przy dociepleniu metodą lekką mokrą z 20 cm wełny potrzebny będzie wariant 350 mm, by sięgnąć nośnej warstwy muru.

Mechanika mocowania opiera się na trzech siłach działających jednocześnie. Pierwszą jest obciążenie grawitacyjne rury wypełnionej wodą, które przy średnicy 100 mm i długości 10 metrów wynosi około 12 kg na każdy metr bieżący. Drugą stanowi siła wiatru ssącego, mogąca osiągać 0,7 kN/m² w strefie wiatrowej II wg PN-EN 1991-1-4. Trzecią jest cykliczne obciążenie termiczne, gdy latem rura nagrzewa się do 60°C, a zimą kurczy się przy temperaturach poniżej -20°C.

Materiał dwugwintu ma znaczenie równie istotne jak jego długość. Stalowe pręty gwintowane klasy 4.8 bez powłoki ochronnej wytrzymują obciążenie na wyrywanie rzędu 8-12 kN z betonu C20/25, ale po kilku latach w środowisku wilgotnym tracą 30% nośności wskutek korozji podpowierzchniowej. Wersje ocynkowane ogniowo z gwintem walcowanym na zimno zachowują pełne parametry przez dekadę, a ze stali nierdzewnej A2 (AISI 304) przez kilkadziesiąt lat, choć ich cena jest trzykrotnie wyższa.

Dobór długości dwugwintu wymaga precyzyjnego pomiaru. Odległość mierzy się od zewnętrznej powierzchni tynku lub okładziny do lica muru nośnego. Do tej wartości dodaje się 30 mm na wyrównanie tolerancji montażowych oraz grubość obejmy wraz z nakrętką. Przy elewacji wentylowanej z rusztem drewnianym lub aluminiowym trzeba uwzględnić jeszcze grubość łat nośnych, zazwyczaj 30-50 mm.

Częstym błędem jest stosowanie dwugwintów o zbyt małej długości, które nie sięgają warstwy konstrukcyjnej ściany. Obciążenie wiatrowe przenoszone jest wtedy na tynk lub warstwę zbrojoną, co prowadzi do pękania elewacji i stopniowego wysuwania się kołków. Naprawa takiego uszkodzenia wymaga demontażu fragmentu docieplenia i ponownego wykonania warstwy zbrojonej.

Najczęstsze błędy przy montażu obejmy rury 100 grafit

Najpoważniejszym uchybieniem pozostaje zbyt duży rozstaw obejm na pionie spustowym. Gdy odległość między punktami mocowania przekracza 2,5 metra, rura zaczyna pracować jako wspornik, a jej ugięcie pod ciężarem wody narasta proporcjonalnie do czwartej potęgi długości przęsła. W praktyce oznacza to, że zwiększenie rozstawu z 2 do 3 metrów daje ugięcie 5-krotnie większe, a rura po kilku sezonach utrwala odkształcenie plastyczne.

Drugi błąd wynika z pominięcia obejmy przy odsadzce. Element ten, pozwalający ominąć gzyms lub okap, generuje moment siły proporcjonalny do masy wody i ramienia dźwigni. Brak obejmy w odległości do 15 cm od odsadzki powoduje, że cały ciężar wody wypełniającej górny odcinek rury wisi na jednym punkcie mocowania, co prowadzi do wyrywania kołka lub pęknięcia obejmy w miejscu spawu.

Montaż obejmy z PVC na rurze stalowej to klasyczny błąd materiałowy. Twarde PCV o module Younga 3,2 GPa nie jest w stanie przenieść obciążeń dynamicznych generowanych przez stalową rurę przy zmianach temperatury. W krótkim czasie obejma pęka, a rura spustowa zaczyna się kołysać przy każdym podmuchu wiatru, uderzając o elewację i uszkadzając tynk.

Kontrola pionu przy pomocy poziomicy o długości 60 cm nie wystarcza na odcinkach dłuższych niż 3 metry. Dla pionu spustowego o wysokości 10 metrów tolerancja odchylenia wynosi 5 mm na każde 2 metry, ale kumulacja błędów na wielu odcinkach prowadzi do sytuacji, w której dolna część rury odchyla się od pionu o 15-20 mm. Woda zaczyna wtedy płynąć z warstwą niepełną po jednej stronie, co sprzyja osadzaniu się zanieczyszczeń i przyspieszonej korozji.

Wiercenie otworów pod kołki rozporowe wymaga wiertła o średnicy identycznej z zaleceniami producenta kołka. Zbyt ciasny otwór nie pozwala na pełne osadzenie tulei rozporowej, zbyt luźny nie zapewnia siły tarcia. Dla kołka Ø12 mm optymalna średnica wiertła wynosi 12,0-12,2 mm, a głębokość otworu powinna być o 10 mm większa niż długość kołka, by umożliwić rozprężenie tulei w najgłębszej strefie.

Przy montażu na elewacjach z ociepleniem metodą lekką mokrą konieczne jest stosowanie kołków przelotowych, przebijających całą grubość warstwy izolacyjnej i osadzanych w murze nośnym na głębokość minimum 60 mm. Standardowe kołki ramowe, popularne w pracach wykończeniowych, nie przenoszą sił wyrywających działających na obejmę i po dwóch-trzech sezonach zaczynają się wysuwać pod obciążeniem wiatrowym.

Sprawdzenie jakości montażu powinno obejmować próbę ręcznego szarpnięcia za każdą obejmę. Element prawidłowo osadzony nie wykazuje żadnego luzu, a rura nie zmienia pozycji przy próbie przesunięcia. Pojawienie się jakiegokolwiek przemieszczenia oznacza konieczność powtórzenia mocowania z użyciem dłuższego kołka lub przeniesienia punktu w inne miejsce, gdzie warstwa konstrukcyjna ściany jest bardziej dostępna.

Kalkulator ilości obejm i kompatybilnych akcesoriów

Obliczenie zapotrzebowania na obejmy wymaga uwzględnienia nie tylko długości pionu, ale także wszystkich kształtek pośrednich. Podstawowa formuła zakłada jedną obejmę na każde 2-2,5 metra rury prostej plus dodatkową obejmę przy każdym kolanku 90°, trójniku, odsadzce oraz przy przejściu przez gzyms lub okap. Dla typowego domu jednorodzinnego z pionem spustowym o wysokości 8 metrów i jednym kolankiem przy okapie daje to 4 obejmy na rurę prostą plus 1 dodatkową przy kolanku, łącznie 5 sztuk.

Do montażu potrzebne są również elementy uzupełniające, które warto zamawiać jednocześnie z obejmami. Dwugwint M8 w odpowiedniej długości stanowi łącznik między kołkiem rozporowym a obejmą, a jego brak uniemożliwia zakończenie montażu. Kołki rozporowe Ø12 mm w ilości równej liczbie obejm zapewniają mocowanie w ścianie, a nakrętki M8 z podkładkami sprężystymi zabezpieczają połączenie przed samoodkręcaniem pod wpływem drgań wiatrowych.

Kompletacja zamówienia w jednym miejscu eliminuje ryzyko niedopasowania średnic i rozjazdu kolorystycznego. Obejma rury spustowej 100 grafit w kolorze RAL 7016 powinna pochodzić od tego samego producenta co rury i kształtki, ponieważ nawet niewielkie różnice w odcieniu grafitu stają się widoczne na elewacji po kilku miesiącach ekspozycji na słońce. Producenci stosują bowiem różne pigmenty i proporcje żywic poliestrowych, co skutkuje odmiennym tempem blaknięcia poszczególnych partii.

Przy doborze akcesoriów istotna jest również kolejność montażu poszczególnych elementów. Najpierw osadza się dwugwinty w ścianie z kołkami rozporowymi, kontrolując pion za pomocą pionu murarskiego. Dopiero po ich utwardzeniu i sprawdzeniu nośności nakłada się obejmy, regulując odległość od ściany nakrętkami na dwugwintach. Na końcu wsuwa się rurę spustową i dokręca zaciski obejm momentem 8-10 Nm, zbyt mocne dokręcenie może zdeformować rurę i utrudnić jej późniejszy demontaż.

Przed rozpoczęciem montażu warto przygotować checklistę kontrolną: zmierzona średnica rury (100 mm ±0,3 mm), ustalony materiał ściany, dobrana długość dwugwintu, policzona liczba obejm z uwzględnieniem kształtek. Taki schemat eliminuje najczęstszą przyczynę przestojów na budowie, czyli brak odpowiedniego łącznika lub kołka w momencie, gdy ekipa już wierci otwory.

Koszt kompletu na typowy dom jednorodzinny z jednym pionem spustowym o długości 10 metrów obejmuje zazwyczaj 5 obejm, 5 dwugwintów M8 w odpowiedniej długości, 5 kołków rozporowych oraz mufy, kolanka i odsadzki potrzebne do połączenia z rynną. Łączna wartość tych elementów stanowi niewielki procent kosztu całego systemu rynnowego, a ich jakość bezpośrednio przekłada się na trwałość i bezawaryjność instalacji przez następne dwie dekady.
