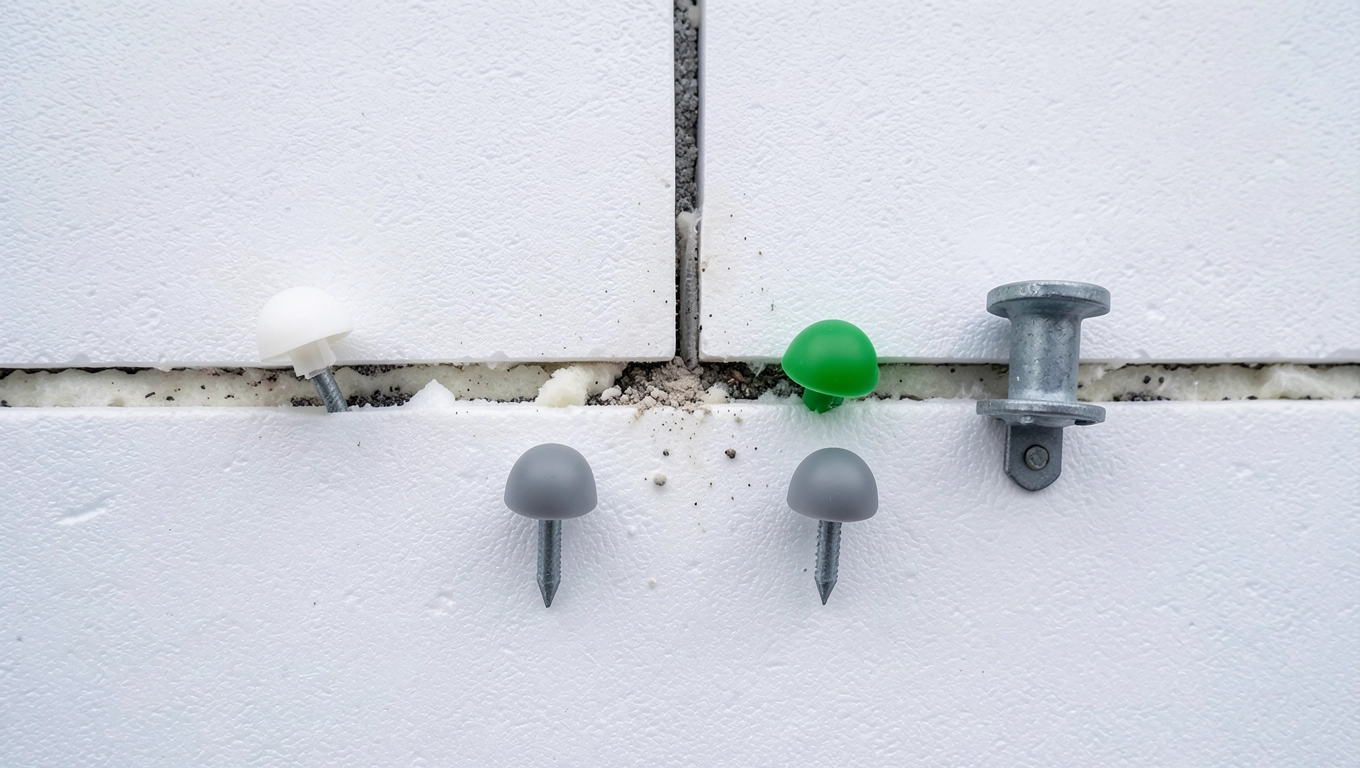

Kołki do styropianu do mocowania rur spustowych bez mostków termicznych

Wiercisz w ocieplonej elewacji, żeby powiesić rurę spustową, a kołek wchodzi w pustkę, bo trafił w szczelinę między styropianem a ścianą nośną. Kołki do styropianu do mocowania rur spustowych rozwiązują ten problem inżynieryjnie: zamiast kotwić się w murze przez dziesięć centymetrów izolacji, przenoszą obciążenie mechanicznie w obrębie samego materiału termoizolacyjnego. Poniżej znajdziesz konkretne dane techniczne, instrukcję montażu bez mostków termicznych oraz tabelę doboru, która oszczędzi Ci zakupu niewłaściwego wariantu.

• Poliamidowe kołki PA6 do rur spustowych na ocieplonej elewacji
• Jak zamontować rurę spustową na styropianie krok po kroku
• NPL 95 S czy SDG, czyli dobór długości kołka do grubości izolacji
• NPL 95 kontra alternatywy: kiedy wybrać inny system

Poliamidowe kołki PA6 do rur spustowych na ocieplonej elewacji

Kołki poliamidowe wykonane z PA6 pracują w zakresie temperatur od -40°C do +100°C, co pokrywa skrajne warunki, jakie pojawiają się na polskiej elewacji: mróz w lutym, rozgrzana słońcem ściana w sierpniu. Poliamid nie koroduje, nie chłonie wilgoci i zachowuje sprężystość tam, gdzie zwykły polipropylen po kilku sezonach staje się kruchy.

Nośność takiego kołka mierzona w DAN (dekaniutonach) wynosi 9,0-10,0 dla wariantów PS15 i PS20, czyli realnie przenosi 9-10 kilogramów siły prostopadłej do ściany. Wystarczy to z dużym zapasem na standardową rurę spustową PVC o średnicy 100 mm, która wypełniona deszczem waży około 4 kg na metr bieżący.

Długość robocza 95 mm nie jest przypadkowa. Pokrywa typowe ocieplenie 80 mm EPS z 15 mm warstwą kleju i tynku, a trzy warianty wkrętów (N-PL 95, N-PL 95 S, N-PL 95 SDG) pozwalają dobrać optymalną śrubę do konkretnej obejmy. Waga pojedynczego elementu wynosi 0,09 kg, więc transport hurtowy nie stanowi logistycznego wyzwania.

Montaż nie wymaga wiercenia na pełną głębokość izolacji. Wkręt rozporowy zaczepia się w warstwie styropianu poprzez mechanizm ząbkowania i podcinania materiału, a nie klasyczne rozpieranie w murze. To oznacza brak mostków termicznych w postaci stalowego trzpienia przebijającego izolację na wylot.

Na elewacjach z systemem ETICS kołek NPL 95 pełni rolę punktowego mocowania lekkich elementów wykończeniowych: rur spustowych, obejm kablowych, haków montażowych, skrzynek instalacyjnych, lamp elewacyjnych o masie do 2 kg oraz czujników alarmowych. Nie zastępuje jednak kotew do cięższych elementów, takich jak markizy czy balustrady.

Specyfikacja techniczna wariantów N-PL 95

Trzy warianty różnią się długością i typem wkręta, ale wszystkie bazują na tym samym korpusie z PA6. N-PL 95 przyjmuje wkręt o średnicy 8-10 mm i sprawdza się przy izolacji do 80 mm. N-PL 95 S zawiera śrubę 8x80 mm, co ułatwia pracę w styropianie o grubości 80-100 mm. N-PL 95 SDG wyposażono w śrubę 8x100 mm, przeznaczoną dla ocieplenia przekraczającego 100 mm.

Wszystkie trzy wersje wytrzymują obciążenia boczne generowane przez wiatr i masę własną rury. Siły dynamiczne, na przykład podmuch wiatru 30 m/s działający na rurę o powierzchni 0,3 m², generują moment obracający dochodzący do 15 Nm, który rozkłada się na dwa punkty mocowania i mieści się w zakresie wytrzymałości kołka.

Kiedy NPL 95 nie zastąpi innego mocowania

Przy obciążeniach powyżej 10 kg na punkt (na przykład ciężkie żeliwne rury spustowe o masie ponad 6 kg/mb) kołek poliamidowy nie wystarczy. Konieczne staje się mocowanie przelotowe do ściany nośnej z użyciem kotew mechanicznych lub chemicznych, akceptując powstanie mostka termicznego lub kompensując go podkładką termoizolacyjną.

Grubość izolacji powyżej 120 mm wymaga już kołków o długości 140 mm lub dłuższych, które nie wchodzą w standardowy typoszereg NPL 95. W takiej sytuacji stosuje się kołki fasadowe z talerzykiem dociskowym lub systemowe rozwiązania do grubowarstwowego ETICS.

Jak zamontować rurę spustową na styropianie krok po kroku

Otwór pilotujący wykonuje się wiertłem o średnicy 10 mm na głębokość równą długości kołka minus 5 mm. Zbyt głębokie wiercenie osłabia punkt mocowania, bo usuwa materiał, w który wkręt miał się zagłębić. Wiertło z ogranicznikiem głębokości eliminuje ten problem mechanicznie.

Kołek wbija się młotkiem aż do zrównania talerzyka z powierzchnią tynku. Uderzenie powinno być stanowcze, ale kontrolowane, bo zbyt mocne uderzenie deformuje koszulkę kołka w miękkim EPS i zmniejsza powierzchnię styku z materiałem. Trzy do czterech uderzeń młotkiem o masie 500 g wystarczają w standardowym styropianie.

Wkręt montażowy wprowadza się kluczem imbusowym, a nie wiertarką. Kontrola momentu obrotowego jest tu kluczowa: zbyt słabe dokręcenie nie rozpręży kołka w materiale, zbyt mocne zrywa gwint w poliamidzie. Imbus pozwala wyczuć moment, w którym opór gwałtownie rośnie.

Obejmę rury mocuje się po pełnym osadzeniu wkręta. Standardowa obejma PVC z gumową uszczelką wymaga podkładki metalowej, która rozkłada siłę docisku na większą powierzchnię kołka i zapobiega wcinaniu się obejmy w poliamid pod wpływem cyklicznych obciążeń termicznych.

Checklista przed rozpoczęciem pracy

• Wiertarka z wiertłem 10 mm i ogranicznikiem głębokości
• Młotek średni (500 g) z gumową główką lub zwykły
• Klucz imbusowy dopasowany do gniazda wkręta
• Obejmy rur spustowych z podkładkami metalowymi
• Wkręty w zestawie lub dobrane do obejmy
• Sucha powierzchnia styropianu, temperatura powietrza powyżej 5°C

Pogoda ma znaczenie. Montaż w mokrym styropianie po deszczu obniża przyczepność mechaniczną, bo woda działa jak smar w mikroporach. Temperatura poniżej 5°C zwiększa kruchość poliamidu i ryzyko pęknięcia kołka przy wbijaniu. Najlepsze warunki to sucha, bezwietrzna pogoda przy 10-20°C.

Najczęstsze błędy montażowe

Wiercenie otworu na pełną głębokość izolacji to klasyczny błąd, który tworzy mostek termiczny. Wkręt stalowy ma przewodność cieplną 50 W/(m·K), EPS ma 0,038 W/(m·K), więc różnica jest kolosalna. Kołek NPL 95 eliminuje ten problem właśnie dlatego, że stalowy wkręt sięga tylko do wnętrza koszulki poliamidowej, a ta stanowi barierę termiczną między wkrętem a styropianem.

Dobór niewłaściwej średnicy wkręta do koszulki kołka to drugi częsty błąd. Wkręt 6 mm w koszulce na 8-10 mm nie rozpręży jej wystarczająco, a wkręt 12 mm rozerwie koszulkę. Instrukcja producenta podaje zakres średnic, ale wykonawcy często sięgają po to, co mają w torbie, zamiast dobrać właściwy rozmiar.

Montaż w styropianie uszkodzonym lub zawilgoconym obniża nośność o 30-50%. Fragment elewacji z widocznymi pęknięciami tynku, plamami wilgoci lub śladami odspojenia wymaga naprawy przed montażem obciążeń. Kołek wbity w osłabiony materiał wyciąga się pod obciążeniem, nawet jeśli montaż przebiegł bez zastrzeżeń.

NPL 95 S czy SDG, czyli dobór długości kołka do grubości izolacji

Grubość warstwy izolacyjnej determinuje wybór wariantu. Do 80 mm wystarczy N-PL 95 ze standardowym wkrętem. Zakres 80-100 mm wymaga wersji S z dłuższym wkrętem 8x80 mm, który pewniej zakotwi się w materiale o większej objętości. Powyżej 100 mm rekomendowany jest N-PL 95 SDG z wkrętem 8x100 mm, zapewniającym właściwe rozparcie na pełnej głębokości ocieplenia.

Tabela doboru odpowiada na pytanie, które zadaje sobie każdy wykonawca stojący przed regałem w hurtowni.

Granica 80 mm wynika z geometrii koszulki kołka. Jej część rozporowa ma długość około 60 mm i wymaga minimum 15 mm materiału pod strefą rozporu, żeby nie wyrwać się przy obciążeniu. Przy cieńszym styropianie kołek nie ma wystarczającego zakotwienia w materiale.

Kalkulator ilości kołków dla typowego domu

Rura spustowa mocowana jest obejmami co 1,5-2,0 m. Dom jednorodzinny z dwoma spadami dachu ma zazwyczaj cztery narożne rury spustowe o długości 6-8 m każda. Przy rozstawie obejm co 1,8 m jedna rura wymaga 4-5 punktów mocowania. Cały dom to 16-20 kołków, plus 10% zapasu na ewentualne błędy montażowe.

Budynek wielorodzinny z fasadą 200 mm EPS i rurami spustowymi co 8 m obwodu wymaga obejm co 1,5 m ze względu na większe obciążenie wiatrem. Standardowy blok z czterema rurami o długości 18 m pochłania łącznie 48 kołków NPL 95 SDG, dobranych pod grubość izolacji przekraczającą 100 mm.

NPL 95 kontra alternatywy: kiedy wybrać inny system

Kołki talerzowe ISO-N i ISO-TT sprawdzają się przy mocowaniu ciężkich elementów, takich jak płyty elewacyjne, kasety wentylowane czy duże obciążenia punktowe powyżej 15 kg. Ich konstrukcja z szerokim talerzykiem dociskowym rozkłada siłę na większą powierzchnię styropianu, ale sam montaż wymaga dłuższego wiertła i większej precyzji.

Kotwy chemiczne (żywiczne) osiągają nośność 40-80 DAN w betonie i murze, ale wymagają wiercenia na pełną głębokość izolacji do ściany nośnej, co tworzy mostek termiczny. Stosuje się je tam, gdzie obciążenie przekracza możliwości kołków w styropianie albo gdzie wymagana jest odporność ogniowa EI 120 zgodnie z PN-EN 13501-2.

Z perspektywy wykonawcy, który ma zamontować 20 rur spustowych w ciągu dnia, różnica w czasie montażu decyduje o wyborze. Dwa minuty na punkt przy NPL 95 kontra piętnaście minut przy kotwie chemicznej to osiem razy krótszy czas pracy, co przekłada się bezpośrednio na koszt robocizny.

Praktyczne scenariusze z placu budowy

Dom jednorodzinny w zabudowie szeregowej, elewacja 150 mm EPS, cztery rury spustowe PVC 100 mm. Montaż 20 kołków NPL 95 SDG zajmuje jednemu pracownikowi 40 minut, łącznie z wyznaczeniem pionu, wierceniem i osadzeniem obejm. Efekt: stabilne mocowanie bez naruszenia ciągłości izolacji, bez mostków termicznych widocznych w kamerze termowizyjnej.

Budynek wielorodzinny po termomodernizacji, fasada 200 mm EPS, sześć pionów spustowych z żeliwa o masie 8 kg/mb. W tym przypadku NPL 95 nie wystarcza ze względu na masę własną rur, która przekracza 30 kg na jedno mocowanie. Wykonawca sięga po kotwy mechaniczne przelotowe z podkładką termoizolacyjną, akceptując mostki termiczne jako mniejsze zło niż ryzyko oderwania rury.

Normy i wymagania prawne

Systemy ociepleń ETICS muszą spełniać wymagania normy PN-EN 13499 oraz wytycznych European Organisation for Technical Approvals (EOTA). Kołki do mocowania elementów nieprzenoszących obciążeń (kategoria użytkowania A, B, C, D) podlegają odrębnym aprobatom technicznym niż kołki do mocowania warstwy izolacyjnej. NPL 95 posiada aprobatę ITB jako element do mocowania lekkich elementów wykończeniowych, nie jako łącznik termoizolacji.

Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225), nie regulują wprost doboru kołków do rur spustowych, ale pośrednio wymagają, aby mocowania nie powodowały kondensacji powierzchniowej w strefie przebić. Mostki termiczne punktowe poniżej 0,01 W/K są akceptowane, powyżej tej wartości wymagają kompensacji.

Warunki pogodowe a trwałość mocowania

Cykl termiczny od -25°C zimą do +80°C latem na powierzchni ciemnego tynku generuje naprężenia w kołku poliamidowym. PA6 wytrzymuje te wahania bez degradacji przez minimum 25 lat, co potwierdzają testy starzeniowe zgodne z EAD 330196-00-0604. W praktyce oznacza to, że kołek zamontowany raz w ciągu życia budynku nie wymaga wymiany przy standardowej eksploatacji.

Promieniowanie UV degraduje poliamid w dłuższej perspektywie, ale kołek NPL 95 jest w całości schowany w tynku i styropianiu, więc ekspozycja na słońce ogranicza się do krótkiego okresu między osadzeniem a pokryciem warstwą wykończeniową. Wystarczy nie zostawiać zamontowanych kołków bez osłony na dłużej niż kilka tygodni.

Dobór wariantu NPL 95 do konkretnej elewacji wymaga znajomości grubości ocieplenia i przewidywanego obciążenia. Tabela w niniejszym artykule pokrywa 90% typowych zastosowań w polskim budownictwie jednorodzinnym. Przy budynkach wielorodzinnych lub fasadach wentylowanych konsultacja z projektantem jest rozsądnym krokiem przed zakupem większej partii kołków.
