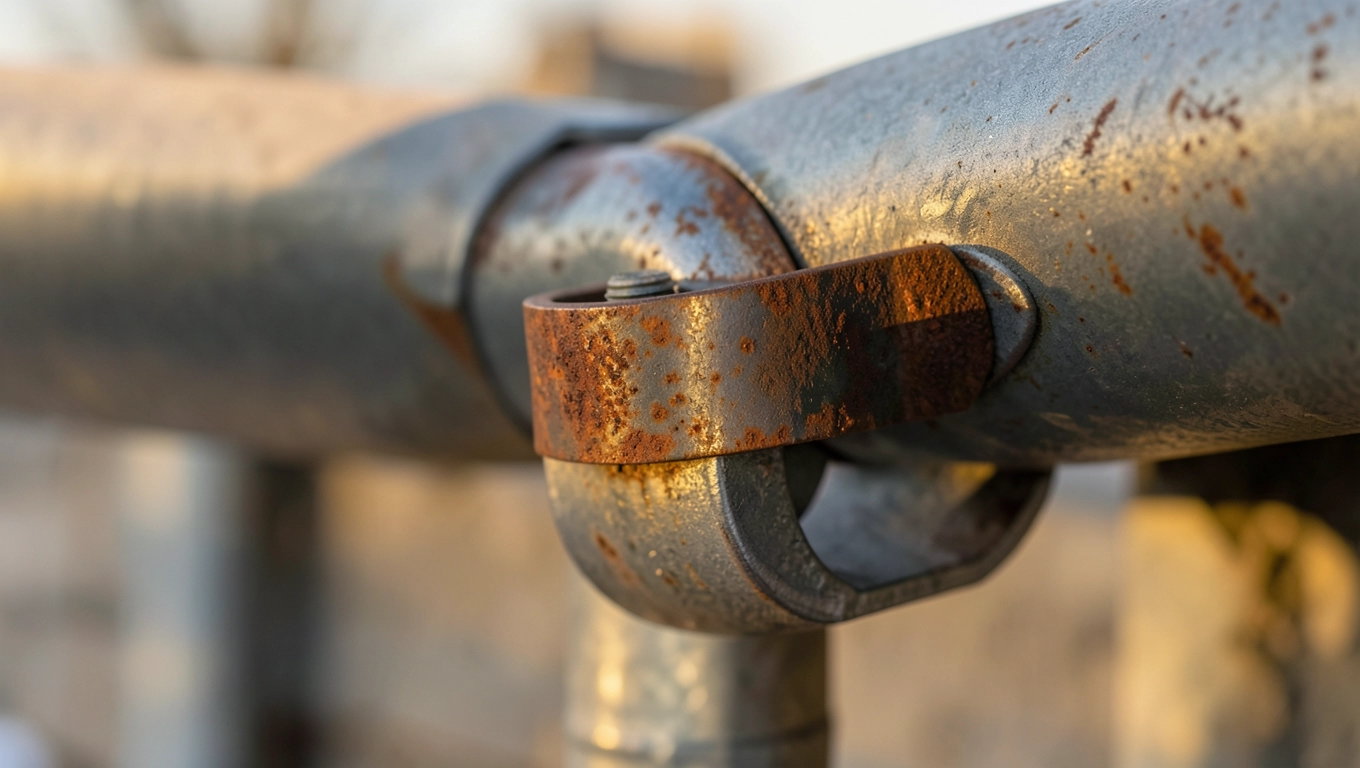

Obejma rury spustowej 80 mm – stalowa, malowana proszkowo

Jedna źle dobrana obejma rury spustowej 80 potrafi zepsuć cały system rynnowy w trzy zimy. Woda zaczyna się wylewać przy krawędzi, elewacja łapie zacieki, a Ty szukasz przyczyny, zanim w ogóle otworzysz listę dostępnych wariantów. Ten tekst nie jest kolejnym opisem produktu przepisanym z katalogu. To techniczny przewodnik po obejmie stalowej malowanej proszkowo, która trzyma rurę Ø80 mm przez dwadzieścia lat, jeśli tylko zostanie prawidłowo dobrana do systemu, ściany i koloru rynny.

• Parametry techniczne obejmy 80 mm stal, grubość, powłoka proszkowa
• Obejma do rury 80 mm w kolorze RAL 7016, 8017 i 9005
• Montaż obejmy rury spustowej 80 mm krok po kroku
• Kompatybilność obejmy 80 mm z systemami rynnowymi 80/60, 100/80, 120/80
• Jak dobrać obejmę 80 mm do istniejącej rynny praktyczna checklista
• Najczęstsze błędy przy wyborze i montażu obejmy 80 mm
• Porównanie obejm 80, 100 i 120 mm kiedy wybrać którą

Parametry techniczne obejmy 80 mm stal, grubość, powłoka proszkowa

Obejma rury spustowej 80 to stalowy element montażowy w kształcie podkowy z dwoma uchwytami, zaprojektowany tak, by objąć rurę o średnicy zewnętrznej Ø80 mm i utrzymać ją w pionie przy ścianie. Działa na prostej zasadzie mechanicznej: obejma obejmuje rurę, śruba dociskowa ściąga ramiona, a kołek rozporowy w murze przenosi obciążenie z rury (woda, lód, śnieg) na konstrukcję budynku. Bez tego trójelementowego łańcucha rura spustowa szybko zaczyna pracować pod wpływem wiatru i termiki.

Grubość blachy w dobrych obejmach wynosi 1,5-2,0 mm. To wartość celowa, ponieważ przy Ø80 mm obejma musi przenieść nie tylko masę własną rury (ok. 0,9 kg/mb), ale też obciążenie dynamiczne od deszczu nawalnego i zamarzającej wody w okresie zimowym. Blacha o grubości 1,0 mm odkształca się pod śrubą już po dwóch sezonach, a wtedy rura zaczyna wibrować przy wietrze 10 m/s. Norma PN-EN 612 nie narzuca grubości, ale wymaga nośności minimum 60 kg na jeden punkt mocowania.

Powłoka proszkowa nakładana jest elektrostatycznie i wypalana w piecu w temperaturze 180-200°C. Dzięki temu warstwa poliestrowa o grubości 60-80 µm twardnieje w jednolitą, gładką błonę. Taka powłoka chroni stal DX51 przed korozją, ponieważ stanowi barierę fizyczną między metalem a wilgocią, a jednocześnie jest odporna na promieniowanie UV. Z tego powodu kolor nie blaknie po 3-4 latach jak w przypadku zwykłej farby mokrej, lecz zachowuje głębię przez cały okres eksploatacji.

Zakres temperatur pracy obejmy proszkowej to od −40°C do +80°C. W praktyce oznacza to, że polimer nie pęka w mrozy Syberii, które w Polsce zdarzają się raz na kilka lat. Trwałość powłoki w testach komory solnej (ASTM B117) przekracza 500 godzin bez powstawania czerwonej korozji, co w realnych warunkach przekłada się na minimum 20 lat ochrony. Wielu producentów udziela właśnie takiej gwarancji, bo ich wewnętrzne testy to potwierdzają.

Obejma rury spustowej 80 mm ze stali malowanej proszkowo waży około 90-110 g. Pozornie niewiele, ale przy rozstawie co 1,5-2 m na jedną rurę spustową przypada 3-4 sztuki, a to już 350 g dodatkowego obciążenia, które trzeba uwzględnić przy doborze kołków. Warto wybierać obejmy z wewnętrzną wkładką gumową EPDM, bo ta dodatkowo tłumi drgania i kompensuje rozszerzalność termiczną rury, która dla PVC wynosi 0,06 mm/m/°C, a dla stali 0,012 mm/m/°C.

Dobór śruby montażowej ma znaczenie: do ścian z betonu komórkowego sprawdza się kołek ramowy 10×100 mm, do cegły pełnej wystarczy 8×80 mm, a do ściany warstwowej z ociepleniem 15 cm konieczny jest kołek długi 10×160 mm. Zbyt krótki kołek pracuje w samej warstwie styropianu i po dwóch latach obejma zaczyna się wysuwać.

Obejma do rury 80 mm w kolorze RAL 7016, 8017 i 9005

Kolory RAL w obejmach rynnowych to nie kwestia designu, a precyzyjnego dopasowania do rynny i rury spustowej, tak by cały system tworzył jednolitą linię wizualną. RAL 7016 (antracyt, szary grafitowy) jest od 2018 roku najczęściej wybieranym kolorem dachów w Polsce, ponieważ pasuje zarówno do grafitowych dachówek, jak i do szarych elewacji w technologii tynku silikonowego. Obejma do rury 80 mm w RAL 7016 to dziś wizytówka domu w stylu nowoczesnym, minimalistycznym, bez zbędnych ozdobników.

RAL 8017 (brąz czekoladowy, ciemny brąz) pozostaje klasykiem dla dachów pokrytych dachówką ceramiczną w tonacji ceglastej, brązowej, a także dla domów z elewacjami drewnianymi w naturalnym kolorze. To odcień ciepły, mniej kontrastowy niż antracyt, a jednocześnie maskujący typowe zabrudzenia atmosferyczne lepiej niż kolory jasne. Wariant RAL 8017 sprawdza się też na budynkach zabytkowych, gdzie intensywna czerń lub grafit wyglądałyby zbyt nowocześnie.

RAL 9005 (czarny głęboki) to wybór odważny, architektonicznie mocny, ale i wymagający. Czerń optycznie zmniejsza elementy mocujące, przez co rura spustowa wygląda na lżejszą, bardziej designerską. Trzeba jednak pamiętać, że czarne powierzchnie na elewacji silniej się nagrzewają latem (do 65°C przy +30°C w cieniu), a to oznacza szybsze starzenie się uszczelek EPDM w obejmie. Z tego powodu obejmy czarne powinny mieć wkładki z EPDM o twardości 60±5 Shore\\\\\\\\\\'a, bo miększa guma szybciej traci sprężystość.

Poza trzema najpopularniejszymi kolorami producenci oferują obejmy 80 mm w RAL 7035 (jasnoszary), RAL 8003 (brąz gliniasty), RAL 9010 (biały) oraz RAL 3009 (czerwony tlenkowy). Standardowy termin realizacji zamówienia poza paletą podstawową wynosi 7-14 dni roboczych. Kolory niestandardowe są droższe o 15-25% ze względu na konieczność przygotowania osobnej partii proszku w piecu lakierniczym.

Nigdy nie montuj obejmy w kolorze RAL 7016 do rynny w odcieniu RAL 7024 (szary grafitowy). Pod światło dzienne różnica jest subtelna, ale po roku ekspozycji na UV jaśniejsza z dwóch powłok zacznie się lekko wybarwiać i powstaje efekt "plamienia" elewacji. Wybieraj zawsze ten sam numer RAL z jednej partii produkcyjnej.

Montaż obejmy rury spustowej 80 mm krok po kroku

Prawidłowy montaż obejmy rury spustowej 80 mm zaczyna się od wyznaczenia pionu, a nie od nawiercania otworu. To różnica, którą widać dopiero po pierwszej zimie, gdy źle ustawiona rura łapie naprężenia skręcające. Użyj pionu murarskiego o długości minimum 3 m, przystaw go do krawędzi rynny w miejscu, gdzie ma biec rura spustowa, i zaznacz ołówkiem trasę na ścianie. Odchylka większa niż 2 mm na 1 m bieżący powoduje, że rura pracuje na zginanie, a nie na ściskanie.

Wylicz rozstaw obejm. Dla rury Ø80 mm wykonanej ze stali przyjmuje się 1,8-2,0 m, a dla rury PVC nieco mniej, bo 1,5 m, ze względu na większą rozszerzalność termiczną tworzywa. Pierwsza obejma powinna znaleźć się 15-20 cm pod wylotem z kolana rynnowego, ostatnia 15-20 cm nad kolankiem dolnym przy odpływie do kanalizacji. Przy wysokości budynku 8 m potrzebujesz czterech obejm, a przy 10 m pięciu. Zasada jest prosta: lepiej jedna obejma więcej niż jedna mniej, bo koszt obejmy jest minimalny w porównaniu z kosztem poprawki tynku po roku.

Nawiercanie otworu wymaga wiertła dopasowanego do ściany. W betonie komórkowym (Ytong, Solbet) pracuj wiertłem 10 mm bez udaru, bo udar kruszy strukturę bloczka. W cegle pełnej i betonie używaj udaru z wiertłem 8 mm. W ścianie warstwowej z ociepleniem nawiercaj najpierw otwór pilotujący 6 mm przez styropian, potem rozwierć do 10 mm, a kołek wsuwaj przez całą grubość ocieplenia aż do nośnej warstwy muru. Zbyt płytkie osadzenie kołka w styropianie to klasyczny błąd wykonawców i gwarancja, że obejma odpadnie po sezonie.

Przykręcanie obejmy rury spustowej 80 mm do ściany wykonuj po umieszczeniu kołka rozporowego w otworze. Wkręt powinien wchodzić z wyczuwalnym oporem przez całą długość, a główka zlicować się z obejmą. Moment dokręcania dla śruby M6 wynosi 8-10 Nm, dla M8 12-15 Nm. Przekroczenie momentu powoduje odkształcenie ramion obejmy i utratę docisku na rurę. Po zamontowaniu obejma może lekko pracować pod naciskiem palców i to jest prawidłowe, bo materiał musi mieć zapas sprężystości.

Zatrzaśnięcie rury w obejmie to ostatni etap. Włóż rurę od góry przez otwartą obejmę, dociśnij do ściany i dokręć śrubę dociskową aż do wyczucia oporu. Rura nie może się obracać w obejmie, ale jednocześnie nie może być ściskana tak mocno, by odkształcić się owalnie. Sprawdź pion po każdej obejmie, a nie tylko na końcu. Błąd 5 mm na jednym mocowaniu kumulują się przez kolejne obejmy i na dole rura może odchodzić od ściany nawet 3-4 cm.

Przy montażu na elewacji ocieplonej metodą ETICS nie zapomnij o podkładkach EPDM między obejmą a tynkiem. Bez nich kołka zaczyna pompować wodę w czasie deszczu pod ciśnieniem wiatru, a po 2-3 latach zobaczysz brunatne zacieki wokół otworu montażowego. To najczęstsza reklamacja w systemach rynnowych na domach pasywnych.

Kompatybilność obejmy 80 mm z systemami rynnowymi 80/60, 100/80, 120/80

Nazwa systemu rynnowego składa się z dwóch liczb, gdzie pierwsza oznacza średnicę rynny w mm, a druga średnicę rury spustowej. System 100/80 to dziś najpopularniejsze rozwiązanie dla domów jednorodzinnych z powierzchnią dachu do 150 m². Obejma rury spustowej 80 mm pasuje tu jak ulał, bo rura spustowa w tym systemie ma właśnie średnicę Ø80 mm. Mieszanie systemów, na przykład wstawienie rury Ø100 do obejmy Ø80, to błąd, który widać gołym okiem i który prowadzi do pęknięcia rury przy pierwszym mrozie.

System 80/60 wykorzystywany jest na małych budynkach, altanach, garażach wolnostojących, wiatach. Rura spustowa Ø60 mm wymaga zupełnie innej obejmy, a obejma Ø80 w takim systemie nie utrzyma rury, bo różnica średnic wynosi 20 mm. Próba domowego uszczelnienia pianką montażową kończy się rozerwaniem uszczelnienia po roku, bo rura Ø60 pracuje termicznie w zbyt dużej luce.

System 120/80 to rozwiązanie pośrednie, spotykane w domach z dachami o powierzchni 100-200 m², gdzie rynna ma Ø120 mm, a rura spustowa pozostaje Ø80 mm. Spadek średnicy rynny przy zachowaniu mniejszej rury to celowy zabieg producenta, który chce obniżyć koszt odprowadzania wody bez utraty wydajności. Obejma Ø80 mm pasuje tu bez zastrzeżeń.

System 125/100 i 150/100 to segment dla dużych dachów, hal przemysłowych, budynków komercyjnych. Rura spustowa Ø100 mm wymaga obejmy 100 mm, a nie obejmy 80. Próba zastosowania obejmy 80 do rury 100 oznacza, że rura wisi na krawędziach obejmy i po roku jest szansa 50% na jej wyrwanie. Norma PN-EN 12056-3 wymaga, by obejma obejmowała minimum 75% obwodu rury. Dla Ø100 oznacza to obejmę 80 mm lub większą, a dla Ø80 obejmę 60 mm lub większą.

Nie łącz obejm i rur od różnych producentów systemów rynnowych, nawet jeśli średnice się nominalnie zgadzają. Tolerancja średnicy rury waha się od ±0,3 mm do ±0,8 mm, a różnica 0,5 mm między rurą jednego producenta a obejmą drugiego powoduje, że docisk jest zbyt słaby albo rura w ogóle nie wchodzi w obejmę. Trzymaj się jednego systemu od kolana rynnowego po wylot do kanalizacji.

Przy wymianie starej obejmy w istniejącym systemie zmierz średnicę zewnętrzną rury w dwóch miejscach (na górze i na dole), bo rury PCV wykazują spłaszczenie po 15-20 latach eksploatacji. Jeśli pomiar wskazuje 78 mm zamiast 80 mm, obejma nominalnie 80 mm będzie pracować luźno. Rozwiązaniem jest obejma z wkładką gumową o grubości 2 mm, która kompensuje różnicę i przywraca prawidłowy docisk.

Jak dobrać obejmę 80 mm do istniejącej rynny praktyczna checklista

Pomiar średnicy zewnętrznej rury to punkt wyjścia, ale nie jedyny parametr, który decyduje o trafionym wyborze. Obejma rury spustowej 80 mm powinna też odpowiadać materiałowi ściany, głębokości ocieplenia, kolorowi rynny i przewidywanemu obciążeniu. Na ścianie z pustką powietrzną i ociepleniem 20 cm sprawdza się inna obejma niż na ścianie jednowarstwowej z betonu komórkowego. Poniższa checklista pozwala uniknąć pomyłki w 90% przypadków.

• Średnica rury: zmierz suwmiarką w dwóch miejscach, wynik musi mieścić się w 79-81 mm dla obejmy Ø80.
• Materiał ściany: beton komórkowy wymaga kołków ramowych, cegła pełna kołków uniwersalnych, a ściana warstwowa kołków długich przechodzących przez ocieplenie.
• Grubość ocieplenia: przy 15 cm kołek minimum 180 mm, przy 20 cm minimum 220 mm, przy 25 cm minimum 260 mm.
• Kolor RAL: pobierz próbkę koloru z rynny, nie z ekranu komputera, bo monitory przekłamują odcienie.
• Rozstaw obejm: dla rur stalowych 1,8-2,0 m, dla PVC 1,5 m, przy wysokości powyżej 8 m gęściej o jeden punkt mocowania.
• Typ śruby dociskowej: imbusowa M6 dla rur PVC, imbusowa M8 dla rur stalowych, obejma z zaciskiem śrubowym dla rur o zwiększonej masie (z wodą i lodem).

Sprawdź też, czy obejma ma w zestawie podkładkę EPDM i czy jest zgodna z normą PN-EN 1462. Norma ta reguluje wymagania wytrzymałościowe dla obejm rynnowych i gwarantuje, że produkt przeszedł testy obciążenia 150 N przez 60 sekund bez trwałego odkształcenia. Obejmy bez tej normy, sprzedawane jako "kompatybilne" lub "alternatywne", często wytrzymują obciążenie trzykrotnie niższe.

Najczęstsze błędy przy wyborze i montażu obejmy 80 mm

Najczęstszy błąd to wybór obejmy wyłącznie po cenie, bez sprawdzenia grubości blachy i rodzaju powłoki. Obejma za 4 zł ze stali 0,6 mm w powłoce mokrej wygląda identycznie jak obejma za 12 zł ze stali 1,8 mm w powłoce proszkowej, ale różnica w trwałości to 4 lata versus 20 lat. Drugi błąd to montaż obejmy w miejscu, gdzie rura spustowa przechodzi przez strefę zacinającego deszczu bez okapnika. Woda wpada wtedy w szczelinę między obejmą a rurą i po 8-10 sezonach powstaje ognisko korozji.

Trzeci błąd to zbyt duży rozstaw obejm, szczególnie w przypadku rur PVC. Rura PVC Ø80 mm przy rozstawie obejm 2,5 m ugina się o 8-10 mm w środku przęsła, a to wystarczy, by woda zaczęła się cofać przy intensywnym opadzie. Czwarty błąd to montaż obejmy w kolorze RAL 7016 na rynnie w kolorze "antracyt metalik" innego producenta, który w rzeczywistości odpowiada RAL 7024. Różnica jest niewidoczna na palecie, ale na elewacji po roku ekspozycji na słońce obejma będzie widocznie jaśniejsza niż rynna.

Piąty błąd to mocowanie obejmy do ściany ocieplonej styropianem bez użycia długiego kołka przelotowego. Kołek osadzony wyłącznie w styropianie utrzymuje obejmę przez 2-3 lata, a potem zaczyna się wysuwać pod wpływem cyklicznego obciążenia wiatrem. Szósty błąd to brak kontroli pionu po zamontowaniu każdej obejmy z osobna, a nie tylko całej rury na końcu. Błąd 3 mm na obejmie pierwszej oznacza 9 mm odchylenia na trzeciej obejmie, a to już problem przy podłączeniu do kanalizacji deszczowej.

Siódmy błąd to malowanie obejmy proszkowej zwykłą farbą nawierzchniową po kilku latach użytkowania. Farba mokra nie trzyma się poliestru i odpada płatami po pierwszym sezonie. Jeśli kolor obejmy nie pasuje, jedynym rozwiązaniem jest wymiana obejmy, a nie jej przemalowanie. Ósmy błąd to montaż obejmy w miejscu, gdzie w przyszłości ma być prowadzona instalacja (kabel, rura gazowa, kanał wentylacji). Zostaw zawsze 5 cm marginesu, bo dorabianie punktu mocowania w istniejącym systemie to dodatkowy koszt i ryzyko rozszczelnienia.

Porównanie obejm 80, 100 i 120 mm kiedy wybrać którą

Obejma 80 mm, 100 mm i 120 mm to trzy najczęściej wybierane rozmiary na polskim rynku. Każdy z nich ma swoje uzasadnienie techniczne i cenowe, a wybór nie powinien wynikać z "bo taki był w sklepie", tylko z kalkulacji wydajności odprowadzania wody. Poniższe zestawienie pokazuje, kiedy wybrać obejmę 80 mm, kiedy przeskoczyć na 100 mm, a kiedy 120 mm jest rozwiązaniem koniecznym.

Obejma rury spustowej 80 mm jest optymalnym wyborem dla 80% domów jednorodzinnych w Polsce. Dach o powierzchni 120 m², nachylony 35°, w regionie z opadem rocznym 600 mm/m² wymaga odprowadzenia średnio 2,8 l/s, a rura Ø80 mm zapewnia wydajność 3,0 l/s. Zostaje więc zapas 7% na deszcze nawalne, który pokrywa wymaganie normy PN-EN 12056-3 dotyczące współczynnika bezpieczeństwa 1,0.

Obejma 100 mm wchodzi do gry, gdy dach przekracza 150 m² albo nachylenie spada poniżej 25°, bo wtedy woda spływa wolniej i rura musi przyjąć większą objętość w krótszym czasie. Stosuje się ją też w rejonach górskich, gdzie roczny opad przekracza 900 mm/m², a intensywność deszczu nawalnego sięga 150 l/s/ha. Obejma 120 mm to rozwiązanie stricte przemysłowe, dla hal magazynowych, centrów handlowych i obiektów z dachami płaskimi o dużej powierzchni.

Przy wymianie starej obejmy w istniejącym systemie pomierz średnicę rury, sprawdź, czy to Ø80, Ø100, czy Ø120, i dobierz obejmę 1:1. Jeśli rura jest stara i zdeformowana, rozważ wymianę całej rury spustowej, bo koszt obejmy w stosunku do kosztu ponownego montażu jest tak niski, że nie warto ryzykować zbyt luźnego mocowania. Dla pewności wybierz obejmę z wkładką EPDM, która kompensuje różnicę 1-2 mm w tolerancji rury.

Obejma rury spustowej 80 mm dostępna jest w ofercie dystrybutorów systemów rynnowych w opakowaniach po 1, 5, 10, 25 i 50 sztuk. Przy zakupie hurtowym powyżej 50 sztuk większość dostawców oferuje rabat 15-20%, co ma znaczenie dla wykonawców realizujących montaż na kilku budynach jednocześnie. Standardowy termin dostawy wynosi 1-3 dni robocze dla kolorów podstawowych (RAL 7016, 8017, 9005) i 7-14 dni dla kolorów niestandardowych. Przy jednorazowym zamówieniu powyżej 200 sztuk możliwe jest wykonanie obejm w kolorze spoza palety RAL, po indywidualnym uzgodnieniu numeru koloru z laboratorium lakierniczym.

Jeśli planujesz zakup obejmy rury spustowej 80 mm do konkretnego systemu, sprawdź numer katalogowy producenta rynny, średnicę zewnętrzną rury spustowej (z tolerancją ±0,5 mm) i kolor RAL pobrany z próbki. To trzy dane, które pozwalają zamówić obejmę bez ryzyka pomyłki. W razie wątpliwości przy większych ilościach poproś o jedną sztukę próbną przed złożeniem zamówienia hurtowego. Skontaktuj się z działem handlowym, by uzgodnić dostępność, termin i warunki transportu.
