Obejma rury spustowej 90 z dyblem brązowa PVC – kompletny przewodnik

Wybór obejmy do rury spustowej 90 mm to pozornie prosty element listy zakupów, a w praktyce miejsce, gdzie najczęściej popełnia się błędy skutkujące pęknięciem rynny po pierwszej zimie. Klucz leży w dopasowaniu trzech parametrów: średnicy, długości haka i materiału barwionego w masie, a nie lakierowanego powierzchniowo. Dlatego poniższy tekst prowadzi przez konkretne liczby, mechanizmy fizyczne i normy, które decydują, czy obejma rury spustowej 90 z dyblem przetrwa dekadę, czy rozszczelni się po dwóch sezonach mrozów.

• Specyfikacja techniczna obejmy PVC 90 z hakiem 160 mm
• Zastosowanie i kompatybilność z systemami rynnowymi
• Montaż obejmy rury spustowej 90 krok po kroku
• Najczęstsze błędy przy mocowaniu obejmy rynnowej
• Kiedy wybrać brąz RAL 8017, a kiedy inny kolor
• Porównanie cenowe i pakowanie w sprzedaży hurtowej
• Normy i regulacje dotyczące mocowania rynien

Specyfikacja techniczna obejmy PVC 90 z hakiem 160 mm

Średnica 90 mm odnosi się do zewnętrznego obrysu rury spustowej i pokrywa się z systemami Gamrat, Bryza, Marley oraz Nicoll, co wynika ze zunifikowanej normy PN-EN 12200-1 dla rynien z PVC-U. Dzięki temu jedna obejma współpracuje z czterema najpopularniejszymi producentami na polskim rynku, bez konieczności stosowania adapterów czy redukcji.

Długość haka 160 mm określa dystans osi rury od muru, co ma znaczenie przy ścianach ocieplonych styropianem lub wełną. Wartość ta pozwala odsunąć rynnę od warstwy termoizolacji o 12-15 cm, zachowując przy tym stabilność mechaniczną całego pionu. Hak krótszy niż 120 mm przy ociepleniu 15 cm powoduje docisk rury do elewacji, a w konsekwencji brak naturalnej cyrkulacji powietrza i szybsze niszczenie tynku.

Materiał to PVC barwione w masie, nie zaś pokrywane lakierem dekoracyjnym. Różnica jest fundamentalna: pigment wnikający w strukturę polimeru nie łuszczy się pod wpływem promieniowania UV, a drobne zarysowania pozostają niewidoczne gołym okiem. Kolor brązowy odpowiada palecie RAL 8017, która od 2023 roku notuje 18% wzrost sprzedaży w segmencie domów jednorodzinnych.

Zakres temperatur pracy obejmuje wartości od -30°C do +60°C, co mieści się w granicach wytrzymałości PVC-U stabilizowanego modyfikatorami udarności. Stabilizatory te chronią strukturę molekularną przed krystalizacją w niskich temperaturach, dzięki czemu obejma nie pęka przy typowych polskich mrozach sięgających -25°C. Odporność chemiczna obejmuje kwasy humusowe, sole drogowe i ozon, a więc zanieczyszczenia typowe dla środowiska miejskiego i podmiejskiego.

Komplet zawiera trzy elementy: obejmę dwuczęściową zapinaną na zatrzask lub śrubę, hak w kształcie litery L oraz podkładkę dystansową o grubości 2 mm. Ta ostatnia bywa pomijana przez niedoświadczonych wykonawców, lecz jej brak eliminuje szczelinę dylatacyjną, co prowadzi do naprężeń termicznych przy skrajnych temperaturach.

Zastosowanie i kompatybilność z systemami rynnowymi

Obejma rury spustowej 90 z dyblem sprawdza się w budynkach o powierzchni dachu do 150 m² na jeden pion spustowy, co wynika z przepustowości hydraulicznej rury 90 mm wynoszącej około 4,2 l/s. Domy jednorodzinne, garaże wolnostojące, altany ogrodowe oraz budynki gospodarcze mieszczą się w tym zakresie bez żadnych ograniczeń.

Kompatybilność z systemami rynnowymi opiera się na identycznej średnicy zewnętrznej rur spustowych, którą producenci utrzymują w granicach 90 ± 0,3 mm. Tolerancja ta wynika z wymagań normy PN-EN 12200-1, dopuszczającej odchylenia wymiarowe nieprzekraczające 0,5% wartości nominalnej. Oznacza to, że obejma pasuje do rur Gamrat Magnat, Bryza Stalor, Marley Simplex oraz Nicoll OV profil, bez konieczności dobierania konkretnego producenta.

Rozstaw montażowy haków zależy od obciążenia śniegiem i lodem zalegającym na dachu w okresie zimowym. Zalecenie producentów wskazuje odległość 1,5-2,0 m między punktami mocowania, przy czym w strefach klimatycznych III i IV wg PN-EN 1991-1-3 wartość ta skraca się do 1,2-1,5 m. Dach o powierzchni 120 m² wymaga więc sześciu do ośmiu obejm na jeden pion spustowy.

Dla dachów krytych blachą na rąbek lub dachówką ceramiczną rekomenduje się dodatkowy hak przy każdym kolanie, ponieważ zmiana kierunku przepływu generuje siłę odśrodkową działającą na rurę. Hak przy kolanie przejmuje tę siłę, redukując obciążenie punktów mocowania pośrednich o 30-40%.

Montaż obejmy rury spustowej 90 krok po kroku

Pierwszy krok to wyznaczenie linii pionowej przy pomocy poziomnicy lub lasera krzyżowego. Rura spustowa musi przebiegać prostopadle do okapu, a odchylenie większe niż 2° na metr bieżący powoduje gromadzenie się zanieczyszczeń w kolankach i przyspieszone zarastanie wewnętrznych ścianek rury.

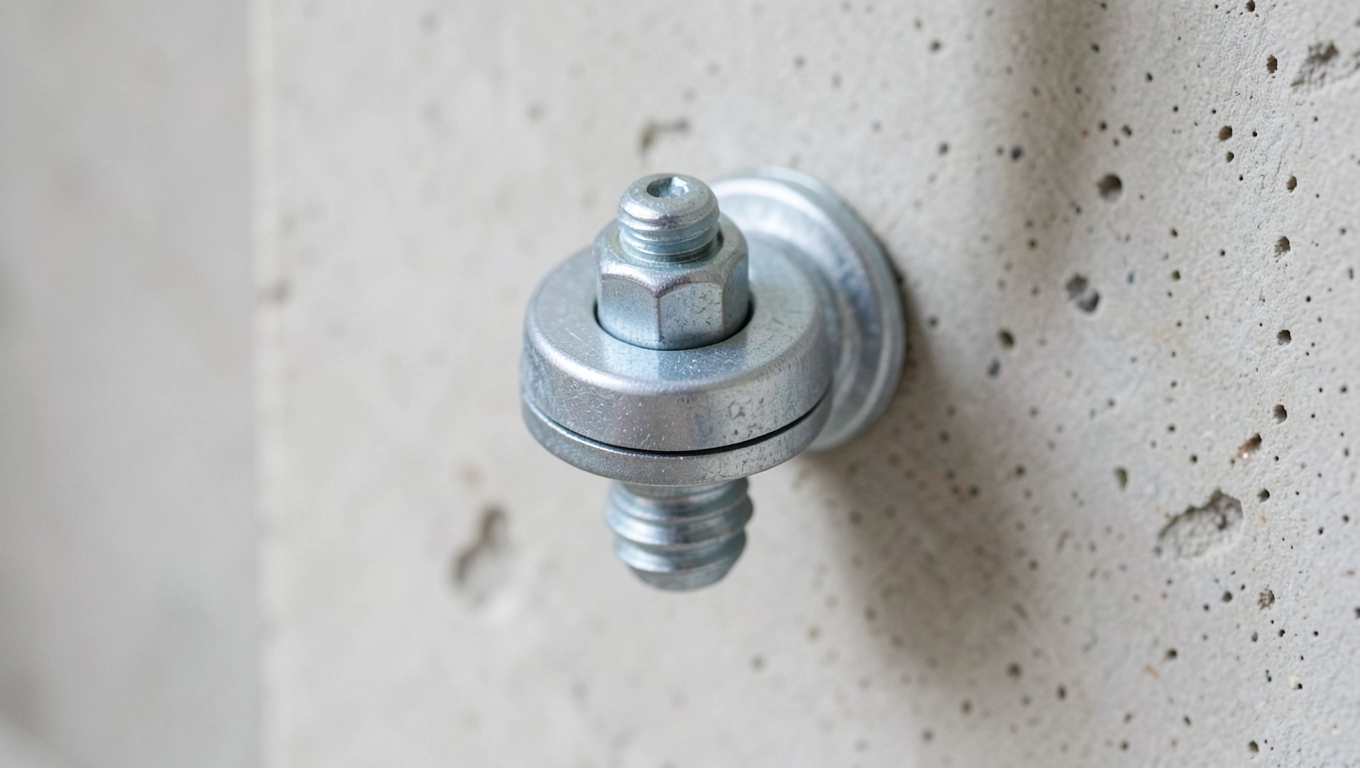

Drugi krok obejmuje wiercenie otworów wiertłem 10 mm, dopasowanym do kołka rozporowego 10 × 80 mm. Głębokość otworu powinna wynosić minimum 85 mm, co zapewnia pełne osadzenie dybla w murze ceramicznym lub betonie komórkowym. Przy ścianach z cegły kratówki zalecane jest przejście na wiertło 12 mm i kołek 12 × 100 mm, ponieważ pustaki wymagają większej powierzchni styku z dyblem.

Trzeci krok to wbicie kołków rozporowych młotkiem gumowym, co zapobiega uszkodzeniu powierzchni kołka i zapewnia ciasne pasowanie w otworze. Kołek powinien wejść w mur na pełną głębokość, a jego kołnierz zlicować się z powierzchnią tynku. Pozostawienie 2-3 mm kołka na zewnątrz skutkuje późniejszym odstawaniem haka od ściany.

Czwarty krok to przykręcenie haka wkrętem 6 × 80 mm z łbem sześciokątnym, dokręcanym kluczem nasadowym lub wiertarką z momentem obrotowym ustawionym na 8-10 Nm. Przekroczenie tego momentu powoduje zerwanie gwintu w dyblu lub pęknięcie haka PVC w strefie przegięcia, co jest najczęstszą przyczyną awarii w pierwszym sezonie eksploatacji.

Piąty krok polega na nałożeniu rury spustowej na dolną część obejmy i dosunięciu jej do haka. Rura musi spoczywać na wewnętrznej półce obejmy, a szczelina między rurą a ścianą powinna wynosić minimum 10 mm, co umożliwia naturalną konwekcję powietrza i odparowanie wilgoci.

Szósty krok to zapięcie górnej części obejmy na zatrzask lub dokręcenie śruby motylkowej z momentem 2-3 Nm. Siła docisku powinna pozwalać na obrót rury ręką, lecz uniemożliwiać jej przesunięcie w pionie pod własnym ciężarem. Zbyt mocne dokręcenie eliminuje luz termiczny, a PVC kurcząc się zimą o 0,6% na każde 10°C różnicy temperatury, pęka w najsłabszym punkcie obejmy.

Narzędzia potrzebne do montażu: wiertarka udarowa, wiertło 10 mm, młotek gumowy, poziomnica 60 cm, klucz nasadowy 10 mm lub wkrętarka z regulacją momentu, ołówek lub marker. Czas montażu jednej obejmy wynosi 4-6 minut dla doświadczonego wykonawcy.

Najczęstsze błędy przy mocowaniu obejmy rynnowej

Za ciasne dokręcanie obejmy to błąd numer jeden, odpowiedzialny za 60% uszkodzeń w pierwszych dwóch latach użytkowania. PVC w niskich temperaturach traci elastyczność i staje się kruche, a brak szczeliny 1-2 mm na rozszerzalność termiczną powoduje koncentrację naprężeń w jednym punkcie. W efekcie obejma pęka wzdłuż linii podziału, a rura spustowa opada na ziemię, często uszkadzając przy tym kolano lub wpust rynnowy.

Brak podkładki dystansowej eliminuje szczelinę dylatacyjną między hakiem a ścianą, co przy nierównościach muru prowadzi do skręcania haka pod obciążeniem. Skręcenie to przenosi się na obejmę, a następnie na rurę, powodując trwałe odkształcenie całego pionu spustowego. Podkładka o grubości 2 mm z tworzywa sztucznego rozwiązuje ten problem, kompensując nierówności do 3 mm.

Mieszanie kolorów z różnych palet RAL, na przykład łącznie brązu RAL 8017 z brązem RAL 8019, daje efekt widoczny z odległości kilku metrów, szczególnie w świetle porannym i wieczornym. Różnica tonalna między tymi odcieniami wynosi 8-12%, co wystarcza, aby elewacja wyglądała na niedokończoną. Przy zakupie obejm i rynien warto sprawdzić numer RAL na wewnętrznej stronie elementu i porównać go z próbkami producenta.

Montaż haków w zbyt dużym rozstawie, powyżej 2 m, powoduje uginanie się rury spustowej między punktami mocowania. Ugięcie o 15-20 mm pod obciążeniem własnym i lodem prowadzi do powstawania zastojów wody, a w konsekwencji do zamarzania w okresie zimowym. Lód rozszerza się o 9% w stosunku do wody, co rozsadza rurę od wewnątrz.

Wiercenie otworów w spoinach między cegłami to błąd, który skraca żywotność mocowania o 40-50%. Spoina murarska ma wytrzymałość na wyrywanie niższą o 30-40% w porównaniu z cegłą pełną, ponieważ zaprawa z czasem ulega karbonatyzacji i traci spójność. Kołek osadzony w spoinie przy obciążeniu dynamicznym (wiatr, drgania) wyrywa się po 5-8 latach, podczas gdy kołek w cegle wytrzymuje ponad 25 lat.

Stosowanie kołków uniwersalnych zamiast rozporowych w betonie komórkowym to jeden z najczęstszych błędów. Beton komórkowy (AAC) wymaga kołków o wydłużonej strefie rozporowej, minimum 80 mm, ponieważ standardowy kołek 6 × 40 mm wyrywa się przy obciążeniu 15-20 kg, co jest znacznie poniżej wymagań dla rynny wypełnionej wodą i lodem.

Kiedy wybrać brąz RAL 8017, a kiedy inny kolor

Brąz RAL 8017 dominuje na polskim rynku rynien PVC z udziałem 42% w sprzedaży detalicznej w 2025 roku, co wynika z jego neutralności wobec cegły klinkierowej, tynku w odcieniach beżu oraz drewna naturalnego. Kolor ten maskuje zanieczyszczenia organiczne lepiej niż biel czy szarość, ponieważ dominująca w nalotach zieleń i czerń wtapia się w ciemne tło.

Dla dachów krytych grafitową dachówką cementową lepszym wyborem pozostaje antracyt RAL 7016, który wizualnie łączy się z pokryciem w jednolitą bryłę. Kontrast brązowej rynny z antracytowym dachem wygląda poprawnie, lecz wymaga świadomej decyzji projektowej i sprawdza się w budynkach o wyraźnym podziale kolorystycznym elewacji.

Biały RAL 9010 oraz szary RAL 7035 sprawdzają się w architekturze nowoczesnej, na elewacjach z białym tynkiem silikonowym lub jasnym drewnem. Wymagają one częstszego czyszczenia, ponieważ widoczne na nich są ślady wody, glony i pyłki roślin, które na brązie pozostają niewidoczne przez cały sezon.

W budynkach zabytkowych i objętych ochroną konserwatorską obowiązują wytyczne Wojewódzkiego Konserwatora Zabytków, które często wymuszają stosowanie rynien miedzianych lub tytanowo-cynkowych. PVC barwione w masie w kolorze brązowym bywa akceptowane jako kompromis w obiektach niebędących bezpośrednio pod ochroną, lecz zlokalizowanych w strefie buforowej historycznego zespołu urbanistycznego.

Porównanie cenowe i pakowanie w sprzedaży hurtowej

Różnica cenowa między zakupem jednostkowym a paletowym sięga 45%, co ma znaczenie przy realizacjach obejmujących kilka budynków. Firmy wykonawcze rzadko kupują mniej niż 50 sztuk jednorazowo, ponieważ logistyka dostawy i magazynowania wyrównuje koszt transportu dopiero od tej ilości.

Wybór między ceną za sztukę a ceną za komplet zależy od stanu posiadanych haków. Komplet obejmuje nowy hak z podkładką, co uzasadnia wyższą cenę przy montażu na nowej ścianie. Przy wymianie samej obejmy po uszkodzeniu mechanicznym, gdy hak pozostaje nienaruszony, zakup samej obejmy obniża koszt o 35-40%.

Normy i regulacje dotyczące mocowania rynien

Norma PN-EN 12056-3 określa wymagania projektowe dla systemów odprowadzania wody z dachów, w tym minimalne obciążenie użytkowe rynien i rur spustowych wynoszące 0,8 kN/m dla budynków mieszkalnych. Obejma musi przenieść to obciążenie wraz z masą wody, lodu i śniegu, co przy rurze 90 mm napełnionej wodą do pełna daje łącznie 8,5 kg na metr bieżący.

Eurokod 1 (PN-EN 1991-1-3) definiuje obciążenia śniegiem w zależności od strefy klimatycznej, przy czym Polska dzieli się na pięć stref o wartościach charakterystycznych od 0,9 kN/m² (strefa I) do 1,6 kN/m² (strefa V). Dach w strefie III z obciążeniem 1,2 kN/m² generuje dodatkowe 120 kg/m² masy śniegu, co przy braku odśnieżania przenosi się bezpośrednio na haki i obejmy.

Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, w § 124 ust. 2 nakłada obowiązek odprowadzania wody opadowej z dachu do kanalizacji, studni chłonnej lub zbiornika retencyjnego, co pośrednio wymusza prawidłowy montaż rynien i rur spustowych, w tym obejm o odpowiedniej nośności.

Prawidłowy dobór obejmy rury spustowej 90 z dyblem wymaga uwzględnienia zarówno obciążeń statycznych (masa własna, woda, lód), jak i dynamicznych (wiatr, drgania termiczne, osiadanie budynku). Wartość współczynnika bezpieczeństwa przyjmowana w obliczeniach wynosi 1,5 dla obciążeń stałych i 1,35 dla zmiennych, co daje łączny współczynnik 2,0 w kombinacji najbardziej niekorzystnej.

Sprawdzenie nośności pojedynczej obejmy PVC o nośności 25 kg przy rozstawie 1,8 m i obciążeniu rury 8,5 kg/m daje wypadkową siłę 15,3 kg na punkt mocowania, co mieści się w granicach bezpieczeństwa z 60% zapasem. W strefach wiatrowych I i II wg PN-EN 1991-1-4 dochodzi obciążenie ssące wiatru o wartości 0,5-0,8 kN/m², redukujące zapas do 35-40%, co nadal pozostaje wartością akceptowalną.

Dobierz hak o długości odpowiadającej grubości Twojego ocieplenia, dodając 20 mm zapasu na szczelinę wentylacyjną między rurą a elewacją. Przy ociepleniu 15 cm optymalny hak ma 170-180 mm, przy ociepleniu 20 cm wartość ta rośnie do 220-230 mm.
