Obejma rury spustowej 90 mm BRYZA STAL cegła

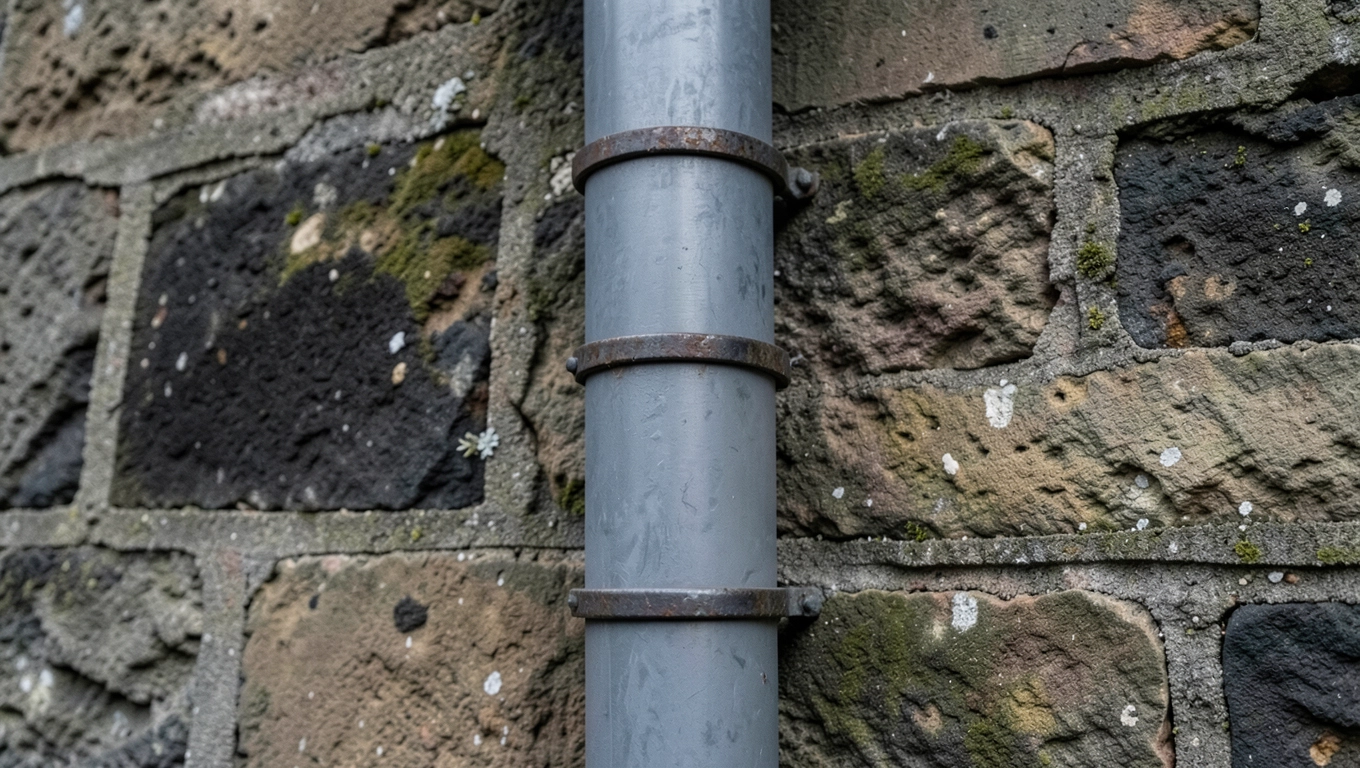

Rura spustowa bez solidnego mocowania to tykająca bomba przy każdym większym podmuchu wiatru albo zimowym spływie lodu. Obręcze ochronne na rury spustowe to drobny, ale decydujący element, który trzyma cały pion wodny przy elewacji przez dwie, trzy, a nierzadko cztery dekady. W poniższym tekście znajdziesz nie tylko suchą specyfikację, lecz także twarde liczby, mechanikę mocowania i konkrety, które oszczędzą ci powtórnego demontażu po dwóch sezonach.

• Obejma rury spustowej 90 mm BRYZA STAL cegła, czyli rdzeń systemu 125/90
• Montaż obejmy krok po kroku
• Stalowa obejma 90 mm czy PVC co wytrzyma dłużej?
• Dobór akcesoriów do systemu BRYZA STAL 125/90
• Kiedy ta obejma sprawdza się najlepiej?
• Najczęstsze pytania o obejmę 90 mm cegła
• Dlaczego kolor cegła wygrywa z popularnym antracytem?

Obejma rury spustowej 90 mm BRYZA STAL cegła, czyli rdzeń systemu 125/90

Stalowa obejma 90 mm w kolorze cegły (RAL 8004) odpowiada za stabilizację pionu spustowego w systemie BRYZA STAL 125/90, czyli w konfiguracji, gdzie rynna ma 125 mm, a rura 90 mm. To połączenie dobiera się na dachach o powierzchni do około 100 m² na jeden wpust, co pokrywa większość domów jednorodzinnych, altan oraz garaży wolnostojących.

Trzon obejmy stanowi stal ocynkowana ogniowo, na którą naniesiono powłokę poliuretanową. Cynk daje ochronę elektrochemiczną przy zarysowaniu warstwa tlenku cynku „pożera się" pierwsza, zanim rdza dobierze się do stali. Poliuretan zamyka proces, bo jest odporny na promieniowanie UV, kwaśne deszcze i sól drogową nanoszoną z wiatrem zimą.

Średnica wewnętrzna obejmy wynosi 90 mm, co toleruje tolerancję rury do 0,5 mm bez luzów. Długość uchwytu (odcinek przylegający do ściany) to standardowe 60 mm w tej serii, a kołnierz montażowy ma otwór 6 mm pod wkręt fasadowy. Całość po zmontowaniu odstaje od elewacji zaledwie 25-28 mm, dzięki czemu rura nie „odstaje" optycznie.

Dwudziestoletnia gwarancja nie jest tu chwytem marketingowym, lecz konsekwencją normy PN-EN 612:2006, którą producent przyjmuje jako minimalny próg dla powłok organicznych na stali w środowisku C3 (atmosfera miejska i przemysłowa umiarkowana). Dwadzieścia lat to czas, po którym średnia warstwa poliuretanu spada z początkowych 50 µm do około 35 µm, wciąż spełniając wymóg ochronny.

Cena 16,56 zł brutto za sztukę plasuje ten element w środku stawki krajowej. Dla porównania, obejmy PVC tej samej średnicy kosztują od 4 do 7 zł, ale ich żywotność w polskich warunkach klimatycznych rzadko przekracza dekadę. Ekonomia wyboru stali ujawnia się więc dopiero w pełnym cyklu eksploatacji, nie w cenie jednostkowej przy kasie.

Montaż obejmy krok po kroku

Sam montaż zajmuje około trzech minut na jedną obejmę, ale tylko wtedy, gdy punkty mocowania zostały wcześniej wytrasowane. Bez wyznaczania pionu rura po kilku sezonach zacznie „uciekać" od ściany, bo obciążenia termiczne rury stalowej (współczynnik rozszerzalności 0,000012 1/K) sumują się z ugięciem obejmy i potrafią przesunąć pion nawet o 2 cm na 10 m.

Krok 1. Wyznacz oś rury spustowej za pomocą pionu murarskiego i zaznacz kredą oś montażową na elewacji. Rozstaw obejm wynosi standardowo 2,0 m, ale przy wysokości budynku powyżej 10 m skróć go do 1,5 m, ponieważ napór wiatru na pion rośnie nieliniowo z kwadratem prędkości.

Krok 2. Dobierz wkręt do podłoża. W betonie komórkowym sprawdza się wkręt fasadowy 6 × 80 mm z kołkiem rozporowym; w cegle pełnej wystarczy wkręt 6 × 60 mm bez kołka, bo cegła daje gwintowi wystarczający opór. W drewnie (belka czołowa altany) użyj wkrętu 6 × 50 mm z łbem podkładkowym, który nie wciągnie się w miękkie drewno.

Krok 3. Przykręć obejmę do ściany przez otwór montażowy, ale nie dokręcaj jej do końca. Zostaw 2-3 mm luzu, żeby rura mogła się swobodnie przesuwać termicznie. Gdybyś dokręcił obejmę na sztywno, lato przy 35 °C i zima przy -20 °C wygenerują różnicę długości rury rzędu 8 mm na 10 m, co w zamkniętym uchwycie kończy się wybrzuszeniem lub pęknięciem.

Krok 4. Wsuń rurę spustową od góry w kolejne obejmy i domknij każdą obejmę kluczem lub śrubokrętem (zależnie od serii) z momentem dokręcenia około 5 Nm. Moment 5 Nm to wartość, przy której uszczelka gumowa wewnątrz obejmy zostaje dociśnięta do rury na tyle mocno, by nie skrzypiała pod wiatrem, ale nie na tyle, by ją zgnieść.

Rada dekarza: Przy wysokości powyżej 6 m stosuj co trzecią obejmę w wersji „z bolcem" (kotwicą), która mechanicznie blokuje rurę przed osiadaniem pod własnym ciężarem. Pozostałe obejmy zostaw jako „przesuwne". To rozwiązanie eliminuje efekt akordeonu, gdy temperatura skacze o 30 °C w ciągu doby.

Stalowa obejma 90 mm czy PVC co wytrzyma dłużej?

Wybór między stalą a PVC nie jest kwestią gustu, lecz fizyki i chemii środowiska. PVC świetnie znosi wodę deszczową, ale źle reaguje na cykliczne zamrażanie i rozmrażanie w połączeniu z promieniowaniem UV, które rozkłada wiązania C-Cl w łańcuchu polimeru. Stal z powłoką PU wygrywa tam, gdzie występuje obciążenie mechaniczne (śnieg, lód, gałęzie) oraz agresywne środowisko (nadmorski wiatr, centra miast).

Współczynnik rozszerzalności PVC jest pięciokrotnie wyższy niż stali, co oznacza, że 10 m rury PVC na słonecznym fragmencie elewacji urośnie latem o 12 mm, a zimą skurczy się o 12 mm. Uchwyt PVC musi kompensować tę różnicę, co w praktyce oznacza konieczność stosowania szerszych obejm i regularnej kontroli po każdej zimie.

Kiedy nie stosować obejmy stalowej? W środowisku silnie zasolonym (bezpośrednie sąsiedztwo portów, morskich promenad) stal ocynkowana koroduje szybciej, chyba że sięgniesz po stal z powłoką alucynkową albo wyższą klasę cynku (275 g/m² zamiast standardowych 180 g/m²). W takim otoczeniu rozsądniejszy bywa PVC lub stal nierdzewna AISI 304.

Dobór akcesoriów do systemu BRYZA STAL 125/90

Sama obejma to zaledwie ⅓ kompletnego węzła odwodnienia. Żeby rura pracowała cicho i nie zatykała się liśćmi, potrzebujesz jeszcze denka rynny, kolanek 90 mm, wylewki okapowej oraz haków doczołowych lub nakrokwiowych. Dobieraj je zawsze w tym samym systemie i kolorze, bo różnice tolerancji między producentami potrafią sięgać 0,8 mm, co na 10 m daje 8 mm luzu lub naprężenia.

Uwaga: Elementy systemu BRYZA STAL nie pasują do systemów PVC, nawet jeśli średnica 90 mm wydaje się taka sama. Różnica tkwi w grubości ścianki (stal 0,6 mm vs PVC 2,0 mm) oraz w tolerancji kształtu kołnierza. Mieszanie systemów skutkuje luzami, skrzypieniem i utratą gwarancji producenta.

Kiedy ta obejma sprawdza się najlepiej?

Stalowa obejma 90 mm w kolorze cegły celuje w budynki o klasycznej architekturze, gdzie kolor RAL 8004 komponuje się z dachówką ceramiczną, klinkierem i tynkiem w tonacji ciepłej czerwieni. Na domach jednorodzinnych z poddaszem użytkowym, altanach ogrodowych powyżej 4 m wysokości, garażach wolnostojących oraz budynkach gospodarczych z blachy trapezowej jej parametry są wykorzystywane optymalnie.

W zabudowie szeregowej, gdzie odległość między ścianami wynosi 5-6 m, jeden pion spustowy obsługuje zwykle dach o powierzchni 35-50 m². W takim układzie obejma stalowa 90 mm jest wręcz wymagana, bo lód spływający z rynny potrafi ważyć kilkanaście kilogramów na metr, a PVC by tego nie utrzymał.

Przy dachach płaskich z attyką obejma w kolorze cegły może okazać się wizualnie zbyt ciepła tam lepiej sięgnąć po grafitowy (RAL 7016) lub antracyt (RAL 7021), które wtapiają się w ciemną połać membrany dachowej. Kolor to nie kaprys, lecz decyzja wpływająca na kontrast optyczny elewacji i jej percepcję z poziomu ulicy.

Najczęstsze pytania o obejmę 90 mm cegła

Jaki rozstaw obejm przy wysokości 8 m? Stosuj obejmy co 1,5 m, czyli sześć sztuk na każdy pion. Przy standardowym rozstawie 2,0 m na 8 m wysokości odstęp między obejmami byłby optymalnie zachowany, ale zwiększone obciążenie wiatrem w wyższych partiach ściany wymusza gęstsze mocowanie.

Czy obejma cegła pasuje do innych kolorów rynien? Tak, kolor obejmy nie musi być identyczny z rynną, o ile całość należy do palety BRYZA STAL. Dopuszczalne są świadome kontrasty, np. rynna antracytowa z obejmą w kolorze cegły przy elewacji z czerwonej cegły klinkierowej.

Jak odróżnić obejmę nośną od przesuwnej? Obejma nośna (kotwicząca) ma wewnętrzny kołek oporowy dociskający rurę; obejma przesuwna ma gładką podkładkę i pozwala rurze na ruch termiczny. Na opakowaniu znajdziesz oznaczenie „K" (nośna) lub „S" (przesuwna).

Czy obejma stalowa 90 mm BRYZA wymaga konserwacji? Nie wymaga corocznej konserwacji, ale co trzy lata warto przetrzeć powłokę poliuretanową szmatką z łagodnym detergentem, by usunąć nalot solny i pył przemysłowy. To wydłuża żywotność powłoki o 4-6 lat w warunkach nadmorskich.

Jaki moment dokręcenia śruby obejmy? Optymalnie 5 Nm dla obejmy 90 mm. Moment ten odpowiada sile docisku uszczelki na poziomie 80 N/cm², co gwarantuje szczelność akustyczną bez deformacji rury.

Na co zwrócić uwagę przy zakupie? Sprawdź kodem producenta (64-156M dla cegły), oznaczeniem RAL 8004 na opakowaniu oraz deklarowaną grubością stali (minimum 0,55 mm rdzenia). Cieńsza stal poniżej 0,5 mm to częsty chwyt importerów, którzy obniżają cenę o 2-3 zł kosztem trwałości.

Dlaczego kolor cegła wygrywa z popularnym antracytem?

Antracyt (RAL 7021) i grafit (RAL 7016) dominują w nowoczesnej architekturze, lecz kolor cegły (RAL 8004) pozostaje najczęściej wybieraną barwą w polskim budownictwie jednorodzinnym. Wynika to z przywiązania do tradycyjnych dachówek ceramicznych oraz z faktu, że ciepłe odcienie czerwieni lepiej komponują się z białym tynkiem i drewnem sosnowym.

Ponadto kolor RAL 8004 lepiej maskuje drobne zabrudzenia i kurz osiadający na rurze, ponieważ jego luminancja jest wyższa niż ciemnych odcieni. W ciągu dekady eksploatacji rura antracytowa wyraźnie szarzeje od kurzu, podczas gdy cegła pozostaje spójna wizualnie aż do momentu, gdy wymaga renowacji.

Dobór koloru obejmy to decyzja na 20 lat. Warto ją podjąć z próbką fizyczną w dłoni, trzymaną 50 cm od elewacji w świetle dziennym, bo ekran telefonu zwykle przekłamuje nasycenie o 10-15%. Jeden egzemplarz obejmy w kolorze cegła kosztuje 16,56 zł i jest najtańszą próbką, jaką możesz kupić przed hurtowym zakupem.

Obejma rury spustowej 90 mm w kolorze cegły BRYZA STAL to rozwiązanie przewyższające PVC pod względem nośności, odporności na UV i mróz, a jej cena 16,56 zł brutto za sztukę zwraca się w pełni w ciągu dekady eksploatacji. Wybierz świadomie, dobierz wkręt do podłoża, zachowaj rozstaw 2 m i pamiętaj o luce termicznym 2-3 mm przy montażu wtedy system 125/90 odwdzięczy się cichą, bezobsługową pracą przez dwadzieścia kolejnych lat.

Źródła danych: PN-EN 612:2006 (rynny dachowe z blachy wymagania), PN-EN 1462:2005 (obejmy rynnowe), katalog techniczny BRYZA STAL 125/90 (rynnybryza.pl), informacje o normach powłok organicznych w środowisku C3 wg ISO 12944, dane o współczynnikach rozszerzalności cieplnej stali i PVC z tablic fizycznych ITME.
