Obejma rury spustowej 90 mm: jak dobrać i zamontować bez błędów

Jedna źle dobrana obejma rury spustowej 90 potrafi zrujnować elewację szybciej niż awaria samej rynny. Wystarczy poluzowany hak przy kolanie, żeby woda zaczęła podcinać tynk, a mróz wciskał się w szczelinę między rurą a ścianą. Ten artykuł pokaże ci, jak dobrać obejmę PVC 90 mm z hakiem 160 mm, by system rynnowy pracował cicho przez dwie dekady, a nie cicho cieknął po fasadzie po każdej ulewie.

• Parametry techniczne obejmy rury spustowej 90 mm: średnica, hak 160 mm, nośność
• Kompatybilność obejmy 90 mm z systemami Gamrat, Bryza, Marley i Plastmo
• Montaż obejmy rury spustowej 90 mm krok po kroku: rozstaw, kołki, spadek
• Konserwacja i wymiana obejmy rury 90 mm: kiedy sprawdzić, a kiedy wymienić

Parametry techniczne obejmy rury spustowej 90 mm: średnica, hak 160 mm, nośność

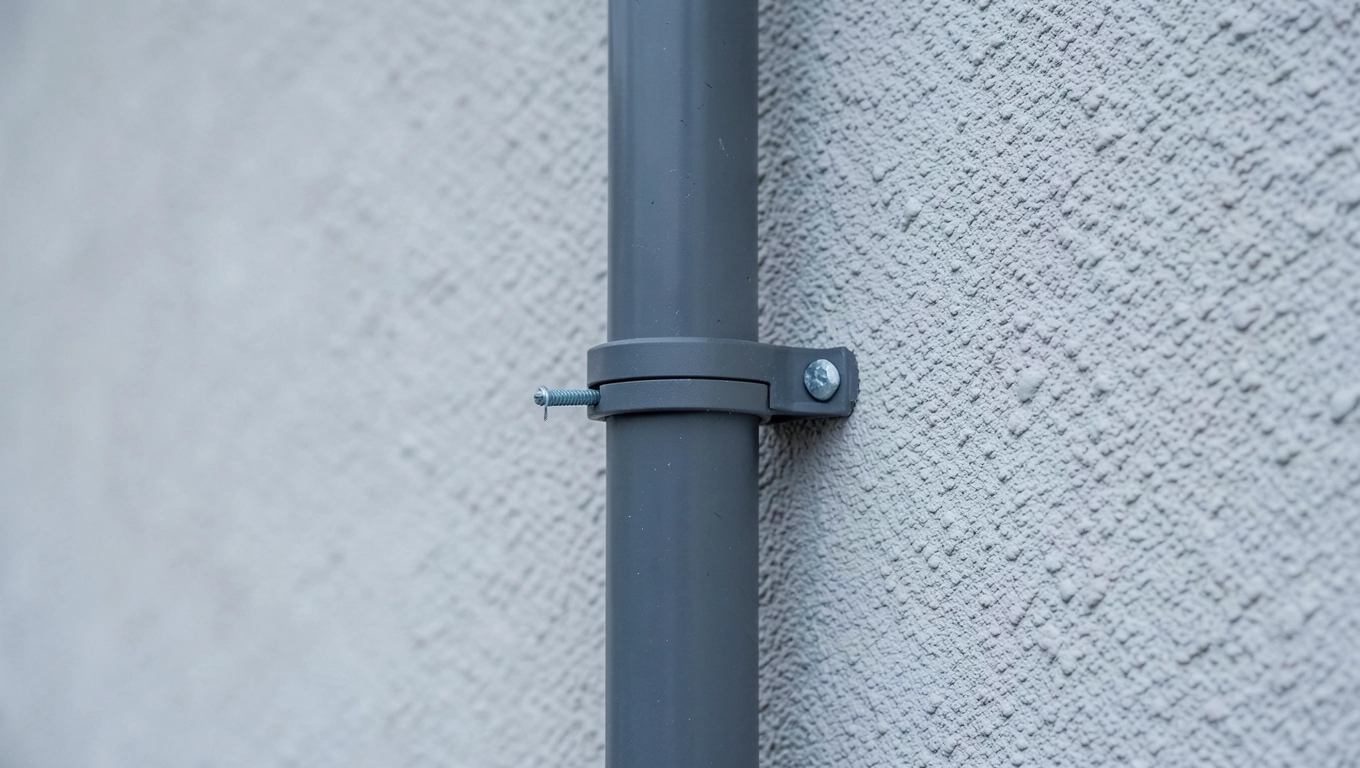

Zacznijmy od tego, co tak naprawdę trzyma pionową rurę spustową na ścianie. Obejma rury spustowej 90 to element w kształcie pierścienia z odchylaną klamrą, w który wchodzi rura o średnicy zewnętrznej 90 mm, oraz wysunięty hak 160 mm, czyli ramię odsadzające rurę od lica muru. Długość haka 160 mm nie jest przypadkowa. Tyle potrzeba, by swobodnie oczyścić przestrzeń za rurą z liści, by elewacja mogła oddawać wilgoć i by można było skontrolować stan kołnierza przeciwwilgociowego bez demontażu instalacji.

Materiał wykonania, czyli polichlorek winylu (PVC-U) barwiony w masie, decyduje o kilku właściwościach jednocześnie. Pierwsza to odporność na promieniowanie UV, druga to stabilność termiczna w zakresie od -30°C do +60°C. Trzecia to brak korozji, co w polskim klimacie, z jego mieszanką mrozu, kwaśnych deszczy i soli drogowej, ma znaczenie większe niż w suchej Skandynawii. Czwarta to masa, bo kilogram obejmy PVC nie obciąża ściany tak, jak stalowy odpowiednik, a przy różnicy 0,2 kg na punkcie mocowania naprawdę widać ją przy ociepleniu styropianem o grubości 20 cm.

Podkładka dystansowa z EPDM to detal, który większość instrukcji traktuje po macoszemu, a który decyduje o trwałości tynku. Guma EPDM o grubości 3 mm rozkłada siłę docisku na powierzchnię kilkunastu centymetrów kwadratowych, a nie punktowo. Bez niej kołek montażowy wciska się w tynk i po trzech zimach zostaje stożek odprysku. Warto wiedzieć, że ten sam efekt daje podkładka z poliamidu PA6, ale EPDM lepiej tłumi drgania przy intensywnym deszczu i nie twardnieje pod wpływem mrozu.

Dowiedz się więcej o obejma rury spustowej 110

Nośność 80-120 kg na punkt wynika z konstrukcji klamry, która rozkłada obciążenie na cały obwód rury, a nie tylko na śrubę. Przy oblodzeniu rura 90 mm o długości 10 m potrafi ważyć dodatkowe 35-50 kg, a to obciążenie rozkłada się na wszystkie obejmy. Właśnie dlatego norma PN-EN 607:2006 wymaga, by rura spustowa była mocowana co 1,5-2 m, a obejma przy każdym kolanie i przy każdym łączniku.

Kompatybilność obejmy 90 mm z systemami Gamrat, Bryza, Marley i Plastmo

Średnica 90 mm to polski standard dla rynny o profilu 125 mm oraz dla niektórych konfiguracji profilu 100 mm. W praktyce dekarskiej oznacza to, że obejma rury spustowej 90 mm pasuje do czterech najpopularniejszych systemów PVC, ale tylko wtedy, gdy współgra z łącznikami i klamrami. Różnice między producentami nie tkwią w średnicy, lecz w tolerancji wymiarowej, która waha się od ±0,3 mm do ±0,7 mm. Zbyt luźna obejma pozwala rurze drgać na wietrze, a zbyt ciasna utrudnia czyszczenie i wymianę.

Z doświadczenia wiem, że problem zaczyna się, gdy na jednej elewacji mieszamy rynny z dwóch systemów. Brąz RAL 8017 u jednego producenta ma odcień cieplejszy, u drugiego chłodniejszy, a po trzech latach ekspozycji różnica się pogłębia. Jeśli wymieniasz tylko obejmy przy zachowaniu starej rury, dobieraj kolor nie na podstawie karty RAL, lecz na podstawie próbki fizycznej. Brąz RAL 8017 brązowi RAL 8017 nierówny, zwłaszcza gdy stara rura już wyblakła.

Zobacz obejma rury spustowej 100

Warto zwrócić uwagę na długość haka 160 mm w kontekście ocieplenia budynku. Przy 20 cm styropianu i 2 cm kleju rura odstaje od ściany o wartość większą niż 20 cm, a wtedy standardowy hak 160 mm jest za krótki. Niektórzy producenci oferują warianty 200 mm i 250 mm w tym samym systemie kolorystycznym, co pozwala zachować spójność wizualną bez stosowania łączników. Hak 160 mm sprawdza się przy ociepleniu do 15 cm, czyli w starszym budownictwie i w domach pasywnych, gdzie warstwa izolacji przekracza 25 cm.

Montaż obejmy rury spustowej 90 mm krok po kroku: rozstaw, kołki, spadek

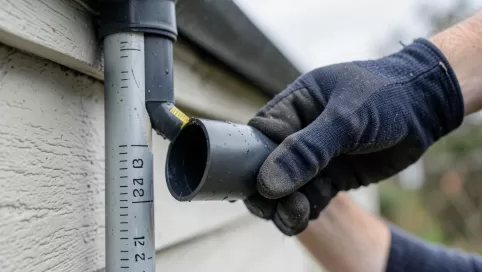

Montaż obejmy rury spustowej 90 mm zaczyna się od wyznaczenia osi pionowej, a nie od wiercenia pierwszego otworu. Pion wyznacza się sznurkiem murarskim lub laserem krzyżowym i zaznacza ołówkiem na elewacji co 1,5-2 m. Rozstaw obejm 1,5 m sprawdza się na ścianach północnych, gdzie obciążenie śniegiem i lodem jest większe, a 2 m na ścianach południowych. Przy każdym kolanie i przy każdym łączniku rur obejma musi znaleźć się w odległości nie większej niż 15 cm od krawędzi kształtki, bo tam właśnie rura pracuje najintensywniej termicznie.

1. Wymierz i zaznacz oś rury spustowej od okapu do poziomu terenu.
2. Rozplanuj rozstaw obejm co 1,5-2 m oraz dodatkowe punkty przy kolanach.
3. Dobierz kołki rozporowe do rodzaju podłoża (cegła pełna, pustaki, beton komórkowy).
4. Nawiercaj otwory wiertłem o średnicy odpowiadającej kołkowi, nie mniejszą.
5. Wkręć hak z podkładką EPDM i zaciśnij klamrę obejmy na rurze.

Dobór kołka to moment, w którym najczęściej popełnia się błąd. W cegle pełnej i w betonie sprawdza się kołek rozporowy nylonowy 10×100 mm z wkrętem 7×80 mm. W betonie komórkowym (AAC) ten sam kołek wyciąga się przy obciążeniu 40-60 kg, bo struktura komórkowa nie trzyma rozpórki. W pustakach ceramicznych trzeba użyć kołka do pustych przestrzeni (typu Molly) o średnicy 12 mm, który zaczepia się o wewnętrzną ściankę pustaka. W płycie warstwowej i w panelu drewnianym jedynym bezpiecznym rozwiązaniem jest przejście wkrętem do ramy nośnej, a nie do samej okładziny.

Wiercenie w elewacji ocieplonej styropianem wymaga dłuższego wiertła i kołka przelotowego o długości równej sumie grubości ocieplenia, kleju i warstwy nośnej, plus margines 30 mm. Standardowy kołek 100 mm wchodzi w styropian i nie dociera do muru, więc obejma trzyma się samego styropianu i odpada po pierwszej zimie. Jeśli elewacja jest gotowa, a ty nie masz dostępu do muru nośnego, jedynym trwałym rozwiązaniem jest dłuższa obejma z hakiem 250 mm mocowana do ościeżnicy lub do krokwi przez kontrłatę.

Spadek rynny nie zależy od obejmy, ale od obejmy zależy zachowanie tego spadku na całej długości rury. Rura spustowa musi być idealnie pionowa, bo każde odchylenie o 1° na 10 m daje 17 cm odchyłu na dole, a to oznacza, że woda zacznie rozchlapywać się o krawężnik lub o cokół. Poziom sprawdza się pionem murarskim po zamocowaniu pierwszej i ostatniej obejmy, a pośrednie obejmy ustawia się na sznurku rozciągniętym między nimi. Luz 2-3 mm na sznurku mieści się w tolerancji montażowej, większy luz wymaga korekty.

Konserwacja i wymiana obejmy rury 90 mm: kiedy sprawdzić, a kiedy wymienić

Obejma PVC 90 mm nie wymaga malowania ani smarowania, ale wymaga przeglądu dwa razy w roku. Pierwszy raz po jesieni, kiedy z drzew spadają liście i w rurze tworzy się czop z organicznej materii, który zatrzymuje wodę i zwiększa masę całego pionu. Drugi raz po wiośnie, kiedy mróz ustąpił i widać, czy zimowa eksploatacja nie uszkodziła klamry lub podkładki. Taki kalendarz wynika z fizyki materiału, bo PVC po cyklach zamrażania i rozmrażania twardnieje, traci elastyczność i zaczyna pękać w miejscach naprężeń.

Żywotność obejmy PVC w kolorze RAL 8017 to w polskich warunkach 10-15 lat, krócej na elewacjach południowych i zachodnich, dłużej na północnych i wschodnich. Brąz RAL 8017 jest odporniejszy na blaknięcie niż czerń i grafit, bo ciemny pigment lepiej maskuje utlenianie powierzchni. Po piętnastu latach obejma może wyglądać na sprawną, ale tworzywo traci plastyczność i pęknie przy pierwszym mocniejszym podmuchu wiatru, dlatego lepiej wymienić ją profilaktycznie w ramach remontu rynien, niż czekać na awarię w środku zimy.

W 2026 roku rośnie zainteresowanie systemami retencji wody deszczowej, a to oznacza, że rynna i rura spustowa pracują intensywniej niż dekadę temu. Ta sama średnica 90 mm odprowadza teraz wodę nie tylko do kanalizacji, ale często do zbiornika, w którym stagnuje po każdym większym opadzie. Warto przy okazji przeglądu sprawdzić szczelność połączeń obejma-rura i stan uszczelek w kolanach, bo to właśnie tam zaczyna się 80% usterek.

Wymiana obejmy to operacja, którą można wykonać samodzielnie, jeśli masz drabinę i kołek zapasowy. Zdejmujesz klamrę, wyciągasz rurę z uchwytu, odkręcasz hak, montujesz nowy kołek w tym samym otworze, jeśli się da, lub w nowym miejscu o 3-5 cm dalej. Stary otwór wypełnij masą szpachlową z włóknem, by nie stał się mostkiem termicznym i nie wciągał wody pod ocieplenie. Cała operacja zajmuje 10-15 minut na punkt, a na całą ścianę około dwóch godzin, jeśli obejmy były mocowane prawidłowo.

Czyszczenie obejmy nie wymaga demontażu. Wystarczy przetrzeć ją wilgotną ściereczką z odrobiną płynu do mycia naczyń raz w roku, by usunąć nalot smogowy, który przyciąga wilgoć i przyspiesza starzenie PVC. Unikaj środków zawierających rozpuszczalniki, aceton lub chlor, bo rozkładają powierzchnię tworzywa i matowią kolor. Do czyszczenia rury od wewnątrz użyj szczotki do butelek o średnicy 80 mm na elastycznym pręcie, nie wody pod ciśnieniem, bo ta potrafi rozszczelnić klamrę.

Dobór obejmy rury spustowej 90 mm to decyzja na piętnaście lat. Średnica 90 mm, hak 160 mm, PVC barwiony w masie, kolor RAL 8017, podkładka EPDM, kołek dobrany do podłoża, rozstaw 1,5-2 m, kontrola dwa razy w roku. Te siedem parametrów decyduje o tym, czy rynna będzie cicho odprowadzać wodę przez półtorej dekady, czy zacznie cicho niszczyć elewację już po trzech zimach. Zanim klikniesz zamówienie, sprawdź, czy obejma ma deklarację zgodności z normą PN-EN 607:2006, a kolor pasuje do próbki twojej rury, nie tylko do tabelki RAL na ekranie.
