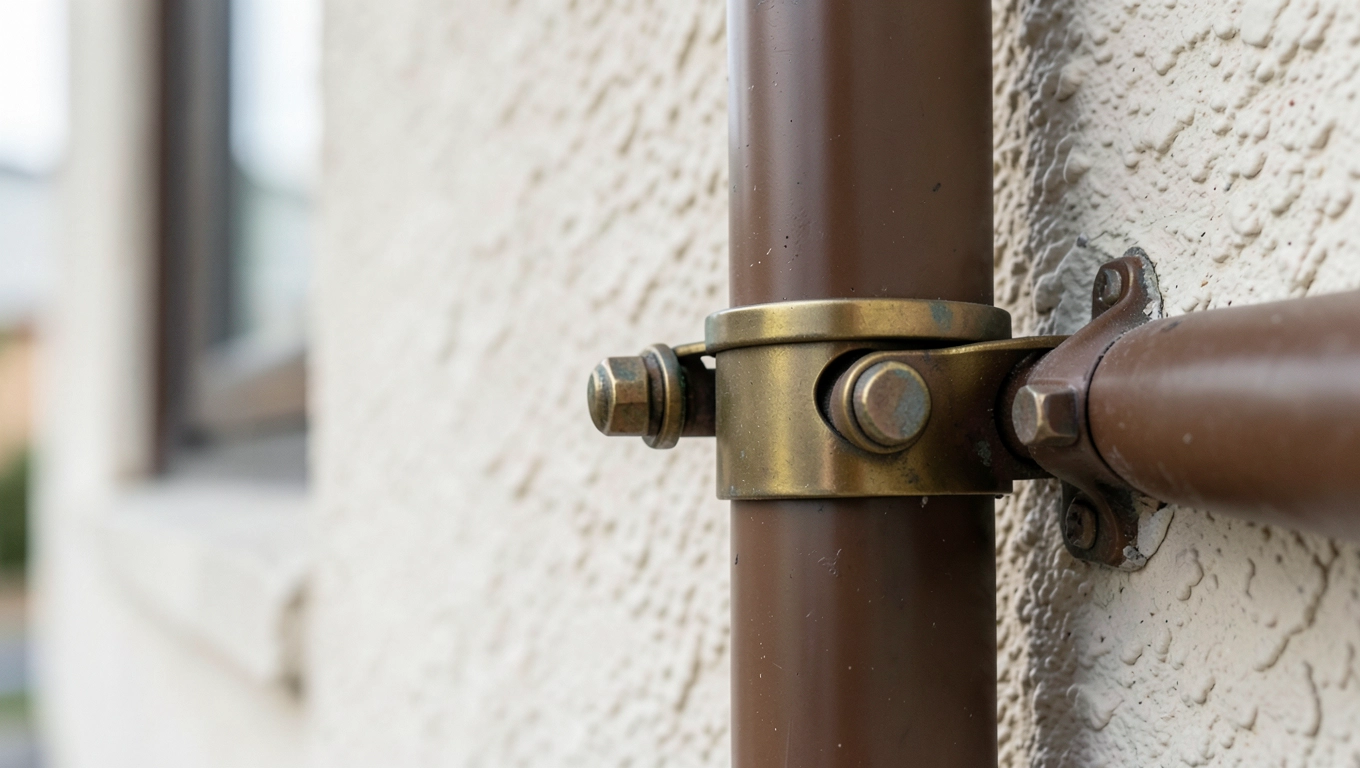

Obejma rury spustowej 75 mm – jak dobrać i zamontować bez błędów

Brązowa obejma rury spustowej 75 mm to drobny, a zarazem kluczowy element systemu rynnowego, bez którego cała instalacja odprowadzania wody traci stabilność i szczelność. Wbrew pozorom nie jest to element zamienny z obejmami o innej średnicy, a jego poprawny dobór przesądza o tym, czy rura spustowa przetrwa dekadę czy odpadnie przy pierwszym silniejszym podmuchu wiatru. Poniżej znajdziesz pełne, techniczne spojrzenie na ten produkt, oparte na normie PN-EN 607 i realiach polskiego budownictwa jednorodzinnego.

• Parametry techniczne obejmy 75 mm średnica, gwint, długość
• Rozstaw i montaż obejmy rury spustowej 75 mm krok po kroku
• Obejma PVC czy metalowa do rury 75 mm porównanie i wybór
• Dobór obejmy 75 mm do systemu rynnowego KAROLINA
• Najczęstsze błędy przy wyborze i montażu obejmy
• Kiedy wymienić obejmę, a kiedy cały system
• Dobierz resztę elementów systemu KAROLINA

Parametry techniczne obejmy 75 mm średnica, gwint, długość

Oznaczenie 75/8×160 nie jest przypadkowym ciągiem cyfr, lecz precyzyjnym kodem technicznym producenta. Pierwsza wartość wskazuje średnicę wewnętrzną uchwytu dopasowaną do rury spustowej 75 mm, druga oznacza średnicę gwintu montażowego 8 mm, a trzecia to długość całego elementu liczona od osi mocowania do końca obejmy, wynosząca 160 mm.

Wykonanie z PVC-U (polichlorek winylu nieplastyfikowany) zapewnia odporność na promieniowanie UV oraz temperatury od -30°C do +60°C, co w polskim klimacie pokrywa pełen zakres eksploatacji. Materiał ten nie koroduje, nie wymaga malowania i zachowuje kolor przez co najmniej 10 lat ekspozycji na słońce, co potwierdzają testy przyspieszonego starzenia wg PN-EN ISO 4892.

Kolor brązowy (zbliżony do RAL 8019) odpowiada typowej palecie elewacji w odcieniach ciemnego drewna, cegły i tynku w tonacji gorzkiej czekolady. Dobrany celowo, bo obejma rury spustowej 75 mm w innym kolorze potrafi zaburzyć odbiór nawet najstaranniej wykończonej fasady, zwłaszcza na tle drewnianej okładziny.

Waga pojedynczego uchwytu oscyluje wokół 60-80 g, co w praktyce oznacza, że nawet kilkanaście sztuk nie obciąża ściany w sposób wymagający dodatkowego wzmocnienia. Śrubunek M8 wchodzący w zestaw pozwala na regulację siły docisku bez ryzyka pęknięcia korpusu, czego nie oferują tańsze obejmy z kruchego recyklatu.

Dlaczego PVC-U, a nie zwykły PVC?

Polichlorek winylu nieplastyfikowany różni się od popularnego PVC obecnością plastyfikatorów, które w wersji U są celowo pomijane. Efektem jest sztywniejszy, bardziej odporny na odkształcenia termiczne tworzywo, które pod obciążeniem mechanicznym zachowuje kształt nawet po kilku sezonach grzewczych. Obejma wykonana ze zwykłego PVC po dwóch-trzech latach na elewacji południowej zaczyna żółknąć i tracić wytrzymałość na rozciąganie.

Rozstaw i montaż obejmy rury spustowej 75 mm krok po kroku

Prawidłowy rozstaw uchwytów decyduje o tym, czy rura spustowa pracuje stabilnie pod naporem wody i lodu. Zbyt duży dystans między obejmami powoduje uginanie się rury przy napełnieniu opadami, co z czasem prowadzi do rozszczelnienia kielicha lub wyrwania z uchwytu górnego.

Rekomendowany rozstaw dla rury 75 mm wynosi od 1,5 do 2,0 m, przy czym na elewacjach powyżej 10 m warto zejść do 1,5 m. Pierwsza obejma powinna znaleźć się tuż pod kolanem dolnym (ok. 15 cm od niego), ostatnia zaś na wysokości 20-30 cm nad ziemią, aby zminimalizować ryzyko uszkodzenia mechanicznego przy koszeniu trawnika.

Montaż zaczynamy od wyznaczenia pionu za pomocą pionu murarskiego lub lasera liniowego. Ślad na ścianie wyznaczamy ołówkiem, pamiętając, że kołek rozporowy osadzony w murze ceramicznym musi mieć średnicę 8 mm i długość co najmniej 60 mm, by przenieść siły wyrywające rzędu 0,3-0,5 kN na każdy punkt mocowania.

Po nawierceniu otworu i osadzeniu kołka wkręcamy w niego śrubę z łbem sześciokątnym M8, pozostawiając ok. 5 mm luzu. Na śrubę nasadzamy obejmę, nakrętkę dokręcamy kluczem płasko-oczkowym 13 mm z wyczuciem tak, by gumowa uszczelka (jeśli występuje) zaczęła delikatnie pracować, ale nie uległa zgnieceniu.

W domu o wysokości 10 m przy rozstawie co 1,8 m potrzeba 6 sztuk, co przy cenie jednostkowej ok. 6-9 PLN daje łączny koszt elementów montażowych rzędu 40-55 PLN. Kwota niewielka, a decydująca o bezpieczeństwie całej instalacji odprowadzania wody.

Nie osadzaj obejmy w samej szczelinie między bloczkami betonu komórkowego. Kołek musi trafić w pełny materiał, inaczej pod obciążeniem wiatrowym obejma zacznie się wysuwać po kilku tygodniach.

Kiedy obejma wymaga natychmiastowej wymiany?

Pęknięcie korpusu widoczne gołym okiem, zżółknięcie tworzywa przechodzące w kruchość, a także brak możliwości dokręcenia nakrętki z powodu zerwanego gwintu to sygnały, że uchwyt nie spełnia już swojej funkcji. W praktyce eksploatacyjnej prawidłowo zamontowana obejma PVC-U do rury 75 mm wytrzymuje 15-20 lat, po czym tworzywo zaczyna tracić elastyczność.

Obejma PVC czy metalowa do rury 75 mm porównanie i wybór

Wybór między obejmą z tworzywa a metalową nie jest kwestią mody, lecz dopasowania do warunków pracy. Obejma PVC-U doskonale sprawdza się na elewacjach ocieplonych styropianem, gdzie metalowy uchwyt tworzyłby mostek termiczny i punktowe przemarzanie ściany. Metal wygrywa natomiast w lokalizacjach narażonych na uszkodzenia mechaniczne, na przykład przy wjazdach do garaży.

Stalowa obejma ocynkowana ogniowo (powłoka 20-25 µm) wytrzymuje obciążenia rzędu 1,5-2,0 kN, czyli trzykrotnie więcej niż PVC. Jej waga 180-220 g wymaga jednak solidniejszego kołkowania, a montaż w warstwie ocieplenia wymaga zastosowania tulei dystansowej, by uniknąć zgniatania styropianu.

Miedź i tytan-cynk to materiały premium, cenione za żywotność 50+ lat i naturalną patynę ochronną. Obejma miedziana do rury 75 mm kosztuje jednak 35-60 PLN za sztukę, a w kontakcie z PCV może wywołać reakcję elektrochemiczną przyspieszającą degradację obu materiałów, dlatego łączenie ich w jednym systemie wymaga przekładek bitumicznych.

Wpływ temperatury na dobór materiału

Współczynnik rozszerzalności cieplnej PVC-U wynosi 0,06 mm/m/°C, stali 0,012 mm/m/°C. Różnica jest pięciokrotna, ale w praktyce rura spustowa 75 mm zmienia długość o ok. 18 mm na każde 10 m przy skoku temperatury 30°C, co oznacza, że obejma PVC musi tolerować ten ruch bez przenoszenia naprężeń na śrubę montażową. Dobrze zaprojektowany uchwyt PVC-U kompensuje to luzem 1,5-2 mm w gnieździe.

Dobór obejmy 75 mm do systemu rynnowego KAROLINA

System rynnowy KAROLINA operuje na dwóch podstawowych średnicach rur spustowych: 75 mm i 100 mm. Pierwsza wartość obsługuje dachy o powierzchni do 60 m² na jedną rurę, druga zaś sprawdza się przy powierzchniach 80-130 m². Obejma rury spustowej 75 mm jest więc właściwym wyborem dla typowych domów z dwuspadowym dachem o szerokości okapu do 8 m.

Element ten współpracuje bezpośrednio z kolanem dolnym 75 mm, rurą spustową 75 mm oraz wpustem okapowym tej samej średnicy. Próba zastosowania obejmy 100 mm na rurze 75 mm skutkuje brakiem podparcia, a rura zaczyna drgać przy wietrznej pogodzie, emitując nieprzyjemny stukot w nocy.

Kolorystyka systemu KAROLINA obejmuje brąz, biel, grafit oraz czerń. Brązowa obejma rury spustowej 75 mm pasuje do okien z okleiną winylową w odcieniach złotego dębu, do ciemnych dachówek ceramicznych, a także do tynków w tonacji ciepłego beżu. Na elewacjach w odcieniach szarości lepiej sprawdza się grafit, bo brąz wprowadza niepożądany kontrast termiczny.

Kryteria doboru koloru do elewacji

Brąz RAL 8019 ma współczynnik odbicia światła ok. 7%, co oznacza, że pochłania 93% promieniowania widzialnego. Na jasnej elewacji (współczynnik odbicia 60-80%) brązowa obejma rury spustowej 75 mm tworzy wyraźny akcent pionowy, co bywa pożądane przy kompozycjach z drewnem lub cegłą klinkierową. Na elewacji w podobnej tonacji obejma stapia się z tłem, co cenią zwolennicy minimalistycznych brył.

Przed zakupem 10-15 sztuk zamów jedną obejmę próbną i przyłóż ją do ściany w miejscu montażu o tej samej porze dnia, w jakiej najczęściej oglądasz elewację. Światło słoneczne potrafi zmienić odbiór koloru o 20-30% w porównaniu z ekspozycją sklepową.

Najczęstsze błędy przy wyborze i montażu obejmy

Zbyt rzadki rozstaw obejm to plaga polskich realizacji, gdzie wykonawcy traktują rurę spustową jako element dekoracyjny zamiast konstrukcyjny. Skutek jest taki, że po pierwszej zimie rura wychyla się od ściany o 2-3 cm, a po drugiej wypada z kielicha pod naporem lodu.

Niedopasowanie średnicy obejmy do rury to drugi grzech główny. Obejma 100 mm na rurze 75 mm nie trzyma, a obejma 75 mm na rurze 100 mm pęka przy próbie dokręcenia, bo naprężenia rozciągające przekraczają wytrzymałość PVC-U na poziomie 40-50 MPa.

Brak uszczelki EPDM w miejscu styku obejmy z rurą prowadzi do rysowania powierzchni tworzywa przy każdym cyklu termicznym. Po kilku latach mikropęknięcia stają się widoczne, a woda deszczowa wnika w głąb materiału, przyspieszając jego degradację.

Nigdy nie maluj obejmy PVC-U farbą na bazie rozpuszczalnika organicznego. Aceton, ksylen i toluen rozpuszczają polichlorek winylu w ciągu kilkunastu sekund, a powierzchnia staje się matowa i krucha. Jeśli kolor nie pasuje, lepiej wymienić obejmę niż ją retuszować.

Checklista wyboru obejmy do rury 75 mm

• Średnica wewnętrzna 75 mm potwierdzona wymiarem rury spustowej.
• Gwint M8 kompatybilny z kołkami dostępnymi w marketach budowlanych.
• Długość obejmy minimum 150 mm dla ściany o grubości ocieplenia do 15 cm.
• Kolor dopasowany do palety RAL elewacji lub okien.
• Materiał PVC-U z deklaracją odporności UV na minimum 8 lat.
• Producent podający zgodność z normą PN-EN 607 na opakowaniu.
• Obecność uszczelki EPDM lub gumowej podkładki w zestawie.
• Ilość wynikająca z rozstawu, nie z estetyki, czyli 1 szt. na 1,5-2,0 m.
• Cena jednostkowa poniżej 12 PLN przy zachowaniu powyższych parametrów.

Kiedy wymienić obejmę, a kiedy cały system

Pojedyncza obejma PVC-U do rury 75 mm podlega wymianie, gdy jej obudowa nosi ślady pęknięć, a nakrętka nie utrzymuje momentu dokręcenia. W pozostałych przypadkach, nawet przy widocznym żółknięciu, uchwyt zachowuje 70-80% swojej wytrzymałości wyjściowej, co dla obciążeń typowych dla domu jednorodzinnego pozostaje wartością w pełni wystarczającą.

Cały system rynnowy wymaga rewizji, gdy obejmy i rury mają jednocześnie ponad 20 lat, a ich powierzchnia wykazuje spękania sieciowe. W takiej sytuacji naprawianie pojedynczych elementów mija się z celem, bo za kilka sezonów kolejne segmenty zaczną zawodzić w analogiczny sposób.

W budynkach narażonych na intensywne opady (regiony podgórskie, tereny z gwałtownymi ulewami) wymiana obejm co 12-15 lat to rozsądna prewencja. Koszt 6-8 sztuk nie przekracza 60 PLN, a chroni elewację przed zaciekami, które naprawia się za kilka tysięcy złotych.

Normy i przepisy

Norma PN-EN 607 reguluje wymagania dla rynien i rur spustowych z tworzyw sztucznych, w tym dla elementów montażowych. System rynnowy KAROLINA posiada deklarację właściwości użytkowych (DWU) zgodną z rozporządzeniem CPR 305/2011, co potwierdza prawo do stosowania w budownictwie mieszkaniowym na terenie Unii Europejskiej.

Polska Norma PN-EN 12056-3 wskazuje, że obciążenie rury spustowej wodą deszczową nie może przekroczyć 0,6 jej średnicy wewnętrznej, co przy rurze 75 mm daje ok. 18 m słupa wody. W praktyce warunek ten spełnia każda prawidłowo dobrana obejma, o ile rozstaw nie odbiega od wartości katalogowych.

Przy kompletowaniu zestawu rynnowego warto od razu zamówić obejmę zapasową na każde 5 sztuk roboczych. Koszt minimalny, a w razie uszkodzenia podczas koszenia trawnika nie trzeba czekać na dostawę.

Dobierz resztę elementów systemu KAROLINA

Pojedyncza obejma rury spustowej 75 mm to zaledwie 5-8% kosztów całego systemu rynnowego. Dla spójnej kolorystyki i pełnej gwarancji producenta warto uzupełnić zestaw o rynny 125 mm, wpusty okapowe, kolana, haki doczołowe i rury spustowe z tej samej linii produktowej. Tylko wtedy zyskujesz pewność, że każdy element będzie do siebie pasował z tolerancją poniżej 0,5 mm, a montaż pójdzie sprawnie nawet na dachu o skomplikowanej geometrii.
